MUsp EI-kanal

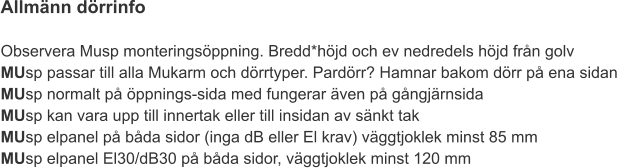

Allmänn dörrinfo
• Observera MUsp monteringsöppning. Bredd*höjd
och ev nedredels höjd från golv
• Usp passar till alla MUkarm och dörrtyper.
Pardörr? Hamnar bakom dörr på ena sidan
• MUsp normalt på öppnings-sida med fungerar
även på gångjärnsida
• MUsp kan vara upp till innertak eller till insidan
av sänkt tak
• MUsp elpanel på båda sidor (inga dB eller El
krav) väggtjoklek minst 85 mm
• MUsp elpanel El30/dB30 på båda sidor,
väggtjoklek minst 120 mm

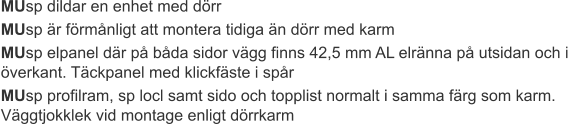

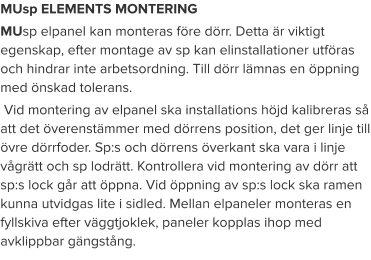

MUsp dildar en enhet med dörr
MUsp är förmånligt att montera tidiga än dörr med
karm
MUsp elpanel där på båda sidor vägg finns 42,5 mm
AL elränna på utsidan och i överkant. Täckpanel
med klickfäste i spår
MUsp profilram, sp locl samt sido och topplist
normalt i samma färg som karm. Väggtjokklek vid
montage enligt dörrkarm

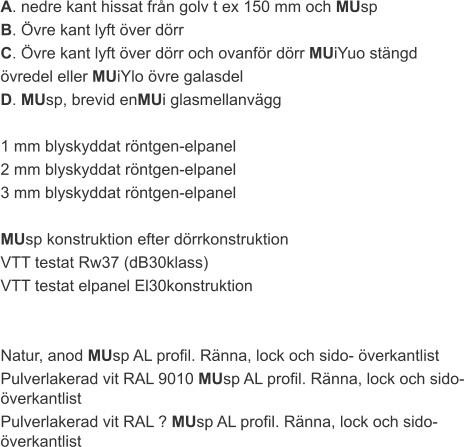

A. nedre kant hissat från
golv t ex 150 mm och MUsp
B. Övre kant lyft över dörr
C. Övre kant lyft över dörr och
ovanför dörr MUiYuo stängd
övredel eller MUiYlo övre galasdel
D. MUsp, brevid enMUi
glasmellanvägg
1 mm blyskyddat röntgen-elpanel
2 mm blyskyddat röntgen-elpanel
3 mm blyskyddat röntgen-elpanel
MUsp konstruktion efter dörrkonstruktion
VTT testat Rw37 (dB30klass)
VTT testat elpanel El30konstruktion
Natur, anod MUsp AL profil. Ränna, lock och sido-
överkantlist
Pulverlakerad vit RAL 9010 MUsp AL profil. Ränna,
lock och sido- överkantlist
Pulverlakerad vit RAL ? MUsp AL profil. Ränna, lock
och sido- överkantlist
Beskrivning >>

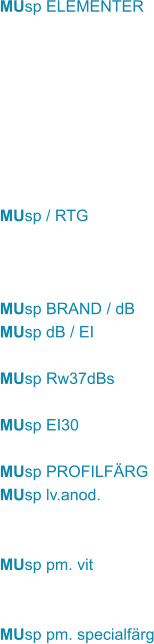

MUsp ELEMENT
Standart MUsp kopplat till dörrens öppningskant, har
samma höjd som dörren. Övre foder samma på sp och
dörr. Konstruktion bildar en enhet och behöver ingen
regel mellan sp och karm.
MUsp ELPANEL
MUsp elpanel är ljudtestat tillsammans med MUk hos VTT.
MUsp elpanel har ljudisolerin mellan tråg. På elpanels
väggsida borras några hål för att kunna spruta in
uretanskum i mellanrummen, allternativt brandmassa vid
montage.
Elpanel, dörr och ev övre element bildar en brandelement,
ska ha en separat godkännande som element, Muovius Oy
skapar nödvändiga dokument till ansökan.
Till dörrschema, enligt objekt, märkning av krav El och dbB
värde och dörrmärkning enligt ritning

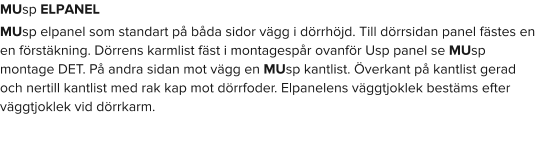

MUsp PROFILRAM
MUsp elpanel som standart på båda sidor vägg i
dörrhöjd. Till dörrsidan panel fästes en en förstäkning.
Dörrens karmlist fäst i montagespår ovanför MUsp
panel se MUsp montage DET. På andra sidan mot vägg
en MUsp kantlist. Överkant på kantlist gerad och nertill
kantlist med rak kap mot dörrfoder. Elpanelens
väggtjoklek bestäms efter väggtjoklek vid dörrkarm.
Nedtill på MUsp kan monteras en gerad list och lyfta sp
t ex 150 mm från golv.
MUsp elpanel forsätter hela vägen upp till den
nersänkta taket eller till valvet.
MUsp elpanels övre del fortsätter från karmens
överkant MUiYlo glasöverdel eller MUiYuo
slutetöverdels överkant
MUsp, brevid elpanel kan man koppla en MUi
mellanväggs fönster. Mellan fönster och sp ska man
montera en regel 65*väggtjoklek som blir helt mellan
foder.
MUsp elpanel kan utrustas med 1-3 mm röntgenskydd
så att panel uppfyller RTG krav. RTG panel ska
installeras enligt MU/RTG bestämmelser.

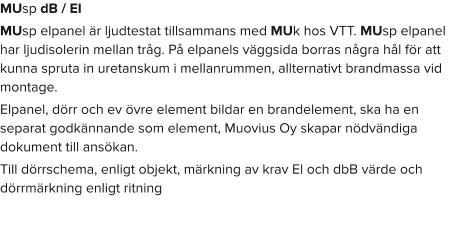

MUsp BRAND / dB
MUsp elpanel är ljudtestat tillsammans med MUk hos VTT.
MUsp elpanel har ljudisolerin mellan tråg. På elpanels
väggsida borras några hål för att kunna spruta in
uretanskum i mellanrummen, allternativt brandmassa vid
montage.
Elpanel, dörr och ev övre element bildar en brandelement,
ska ha en separat godkännande som element, Muovius
Oy skapar nödvändiga dokument till ansökan.
Till dörrschema, enligt objekt, märkning av krav El och
dbB värde och dörrmärkning enligt ritning
MUsp PROFILFÄRG
Elpanel har som standart samma färg som karm. Med
RST dörrkarm SP i anosiserad aluminium. Elpanel med
detaljer kan levereras i önskad färg och ytbehandling
som motsvarar dörrkarm.
