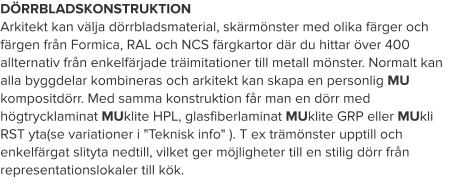

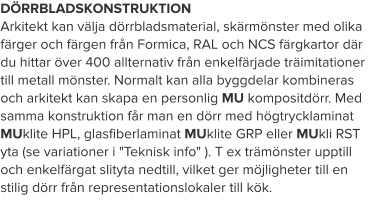

DÖRRBLADSKONSTRUKTION Arkitekt kan välja dörrbladsmaterial, skärmönster med olika färger och färgen från Formica, RAL och NCS färgkartor där du hittar över 400 allternativ från enkelfärjade träimitationer till metall mönster. Normalt kan alla byggdelar kombineras och arkitekt kan skapa en personlig MU kompositdörr. Med samma konstruktion får man en dörr med högtrycklaminat MUklite HPL, glasfiberlaminat MUklite GRP eller MUkli RST yta (se variationer i "Teknisk info" ). T ex trämönster upptill och enkelfärgat slityta nedtill, vilket ger möjligheter till en stilig dörr från representationslokaler till kök.

DÖRRSIDANS KANTLIST Dörrens svagaste punkt i tuffa miljöer är dörrkanten. Muklite teleskopdörr har som standart till dörrkonstruktionen hygieniskt intregrerad stabil 6 mm AL-kantlist 4*40, även till dörr med glasfiberlaminat. I en traditionellt tillverkad glasfiberdörr måste man limma en kantskyddslist på dörren för att nå lika hållfast och tålig dörrkant. Anodiserad AL tål slitage bättre än lakerad AL. Pulverlakerad tål bättre användning av vatten, kemikalier och rengörningsmel(t ex badhus ska alltid ha pulverlakerad, inte RST). AL-kantlist kan lakeras till alla RAL kulörer. Normalt kantlist lakeras til karmens färg, RAL 9010, vit, fungerar med MU vita dörrblad.

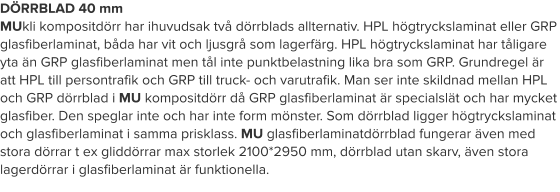

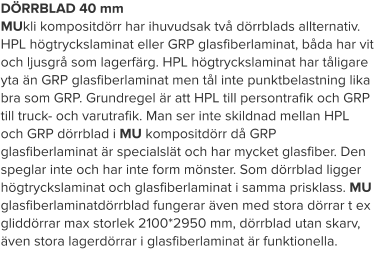

DÖRRBLAD 40 mm MUkli kompositdörr har ihuvudsak två dörrblads allternativ. HPL högtryckslaminat eller GRP glasfiberlaminat, båda har vit och ljusgrå som lagerfärg. HPL högtryckslaminat har tåligare yta än GRP glasfiberlaminat men tål inte punktbelastning lika bra som GRP. Grundregel är att HPL till persontrafik och GRP till truck- och varutrafik. Man ser inte skildnad mellan HPL och GRP dörrblad i MU kompositdörr då GRP glasfiberlaminat är specialslät och har mycket glasfiber. Den speglar inte och har inte form mönster. Som dörrblad ligger högtryckslaminat och glasfiberlaminat i samma prisklass. MU glasfiberlaminatdörrblad fungerar även med stora dörrar t ex gliddörrar max storlek 2100*2950 mm, dörrblad utan skarv, även stora lagerdörrar i glasfiberlaminat är funktionella.

ÖPPNARE Vred behöver alltid en förstäkning vid fästpunt. Förstäkning monteras vid tillverkning. Mormal montage av skjutdörr utanför vägg, vill man skjuta dörren in en vägg kan dold dörrkantvred t ex 939332 CR användas. P ga service ska en vägg då monteras med skruv. Andra vred kan också väljas, fästpunkt till dörrblad ska vid varje fall kontrolleras separat. Standart i MUkli skjutdörr spenkopp på båda sidor. Tråd / Kopp Till trådavdragare markeras HPL förstärkning med målartejp på fabriken. Tejp avlägsnas av montör vid installation. Skruvhål 0,5 mm mindre än skruvdiameter (standartskruv/HPL) Vid montage kan även skruv med maskingänga användas. Tråd / Tråd Vid genomföring kan montagehylsor användas RST Tråd / Kopp Till trådavdragare markeras HPL förstärkning med målartejp på fabriken. Tejp avlägsnas av montör vid installation. Skruvhål 0,5 mm mindre än skruvdiameter (standartskruv/HPL) Vid montage kan även skruv med maskingänga användas.

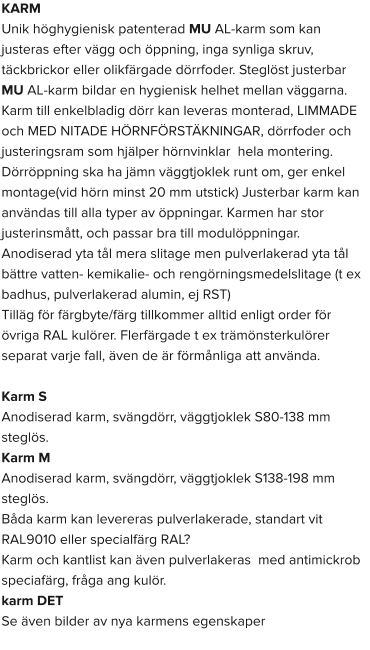

KARM Unik höghygienisk patenterad MU AL-karm som kan justeras efter vägg och öppning, inga synliga skruv, täckbrickor eller olikfärgade dörrfoder. Steglöst justerbar MU AL-karm bildar en hygienisk helhet mellan väggarna. Karm till enkelbladig dörr kan leveras monterad, LIMMADE och MED NITADE HÖRNFÖRSTÄKNINGAR, dörrfoder och justeringsram som hjälper hörnvinklar hela montering. Dörröppning ska ha jämn väggtjoklek runt om, ger enkel montage(vid hörn minst 20 mm utstick) Justerbar karm kan användas till alla typer av öppningar. Karmen har stor justerinsmått, och passar bra till modulöppningar. Anodiserad yta tål mera slitage men pulverlakerad yta tål bättre vatten- kemikalie- och rengörningsmedelslitage(t ex badhus, pulverlakerad alumin, ej RST) Tilläg för färgbyte/färg tillkommer alltid enligt order för övriga RAL kulörer. Flerfärgade t ex trämönsterkulörer separat varje fall, även de är förmånliga att använda. Karm S Anodiserad karm, svängdörr, väggtjoklek S80-138 mm steglös. Karm M Anodiserad karm, svängdörr, väggtjoklek S138-198 mm steglös. Båda karm kan levereras pulverlakerade, standart vit RAL9010 eller specialfärg RAL? Karm och kantlist kan även pulverlakeras med antimickrob speciafärg, fråga ang kulör. Karm DET Se även bilder av nya karmens egenskaper

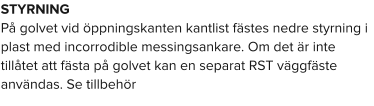

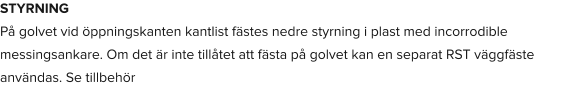

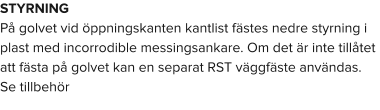

STYRNINGPå golvet vid öppningskanten kantlist fästes nedre styrning i plast med incorrodible messingsankare. Om det är inte tillåtet att fästa på golvet kan en separat RST väggfäste användas. Se tillbehör

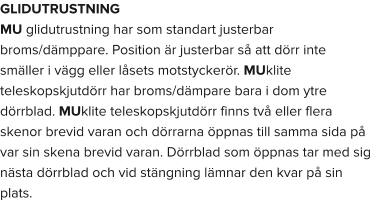

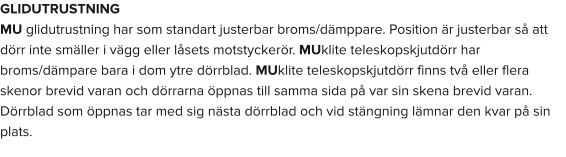

GLIDUTRUSTNING MU glidutrustning har som standart justerbar broms/dämppare. Position är justerbar så att dörr inte smäller i vägg eller låsets motstyckerör. MUklite teleskopskjutdörr har broms/dämpare bara i dom ytre dörrblad. MUklite teleskopskjutdörr finns två eller flera skenor brevid varan och dörrarna öppnas till samma sida på var sin skena brevid varan. Dörrblad som öppnas tar med sig nästa dörrblad och vid stängning lämnar den kvar på sin plats.

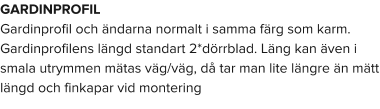

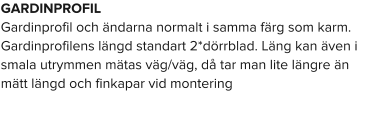

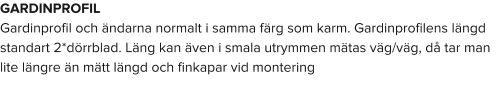

GARDINPROFIL Gardinprofil och ändarna normalt i samma färg som karm. Gardinprofilens längd standart 2*dörrblad. Läng kan även i smala utrymmen mätas väg/väg, då tar man lite längre än mätt längd och finkapar vid montering

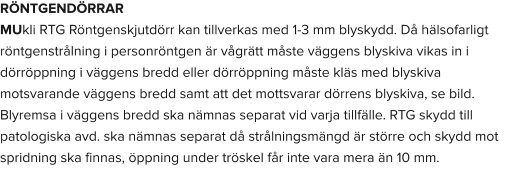

RÖNTGENDÖRRAR MUkli RTG Röntgenskjutdörr kan tillverkas med 1-3 mm blyskydd. Då hälsofarligt röntgenstrålning i personröntgen är vågrätt måste väggens blyskiva vikas in i dörröppning i väggens bredd eller dörröppning måste kläs med blyskiva motsvarande väggens bredd samt att det mottsvarar dörrens blyskiva, se bild. Blyremsa i väggens bredd ska nämnas separat vid varja tillfälle. RTG skydd till patologiska avd. ska nämnas separat då strålningsmängd är större och skydd mot spridning ska finnas, öppning under tröskel får inte vara mera än 10 mm.

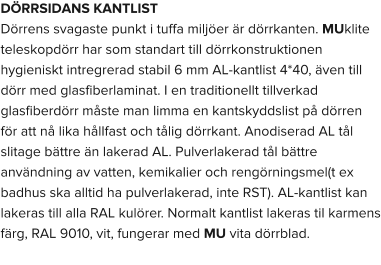

DÖRRSIDANS KANTLIST Dörrens svagaste punkt i tuffa miljöer är dörrkanten. MUklite teleskopdörr har som standart till dörrkonstruktionen hygieniskt intregrerad stabil 6 mm AL-kantlist 4*40, även till dörr med glasfiberlaminat. I en traditionellt tillverkad glasfiberdörr måste man limma en kantskyddslist på dörren för att nå lika hållfast och tålig dörrkant. Anodiserad AL tål slitage bättre än lakerad AL. Pulverlakerad tål bättre användning av vatten, kemikalier och rengörningsmel(t ex badhus ska alltid ha pulverlakerad, inte RST). AL-kantlist kan lakeras till alla RAL kulörer. Normalt kantlist lakeras til karmens färg, RAL 9010, vit, fungerar med MU vita dörrblad.

HPL lagerfärg 2 mm högtryckslaminat, lagerfärg F7927 MAT grå Folkstone

HPL specialfärg 2 mm högtryckslaminat, specialfärg namn? Nummer? Formica (eller RAL, NCS)kulör

GRP vit 2,2 mm specialslät glasfiberlaminat, färg RAL 9010 vit

GRP specialfärg 2,2 mm specialslät glasfiberlaminat, färg RAL 9010 specialfärg, kontrollera tillgänglighet

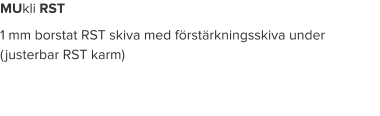

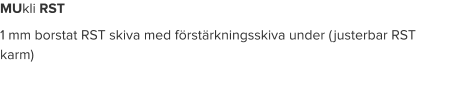

MUkli RST 1 mm borstat RST skiva med förstärkningsskiva under (justerbar RST karm)

LÅSKROPP Till mekanisk lås levereras motstycke separat fästes i MUv anod. 20*50 motstyckerör vid montage. Rör kan även vara vit RAL9010, pulverlakerad till RAL specialkulör eller Decoral mönsteryta som AL karmprofil. Motstycke fästes vid montage för att få rätt höjdposition. MU skjutdörren stoppbroms ska justeras så att dörran inte smäller i motstycke. Se motstyckerör tillbehör

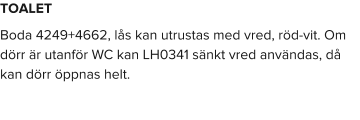

TOALET Boda 4249+4662, lås kan utrustas med vred, röd-vit. Om dörr är utanför WC kan LH0341 sänkt vred användas, då kan dörr öppnas helt.

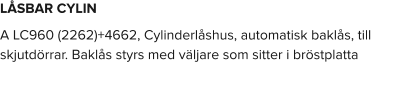

LÅSBAR CYLIN A LC960 (2262)+4662, Cylinderlåshus, automatisk baklås, till skjutdörrar. Baklås styrs med väljare som sitter i bröstplatta

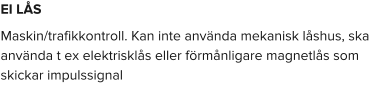

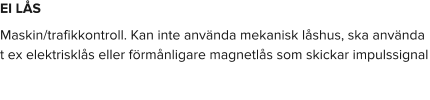

EI LÅS Maskin/trafikkontroll. Kan inte använda mekanisk låshus, ska använda t ex elektrisklås eller förmånligare magnetlås som skickar impulssignal

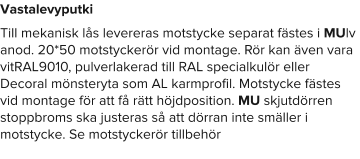

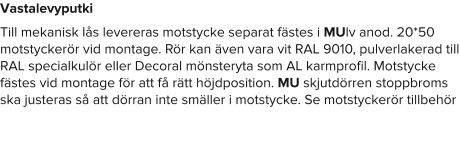

Vastalevyputki Till mekanisk lås levereras motstycke separat fästes i MUlv anod. 20*50 motstyckerör vid montage. Rör kan även vara vitRAL9010, pulverlakerad till RAL specialkulör eller Decoral mönsteryta som AL karmprofil. Motstycke fästes vid montage för att få rätt höjdposition. MU skjutdörren stoppbroms ska justeras så att dörran inte smäller i motstycke. Se motstyckerör tillbehör

ÖPPNARE Vred behöver alltid en förstäkning vid fästpunt. Förstäkning monteras vid tillverkning. Mormal montage av skjutdörr utanför vägg, vill man skjuta dörren in en vägg kan dold dörrkantvred t ex 939332 CR användas. P ga service ska en vägg då monteras med skruv. Andra vred kan också väljas, fästpunkt till dörrblad ska vid varje fall kontrolleras separat. Vakiona MUKLI-liukuovessa on kuppivedin molemminpuolin. Standart i Mukli skjutdörr spenkopp på båda sidor.

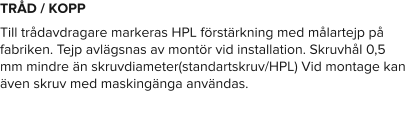

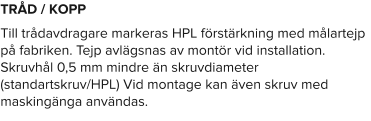

TRÅD / KOPP Till trådavdragare markeras HPL förstärkning med målartejp på fabriken. Tejp avlägsnas av montör vid installation. Skruvhål 0,5 mm mindre än skruvdiameter (standartskruv/HPL) Vid montage kan även skruv med maskingänga användas.

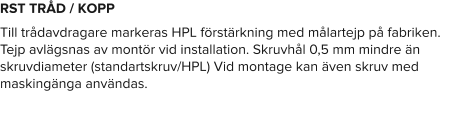

RST TRÅD / KOPP Till trådavdragare markeras HPL förstärkning med målartejp på fabriken. Tejp avlägsnas av montör vid installation. Skruvhål 0,5 mm mindre än skruvdiameter (standartskruv/HPL) Vid montage kan även skruv med maskingänga användas.

Decoral AL-profil karm, el-panel och dörrens kantlist kan även behanlas med Decoral foliering som motsvarar pulverlakering. Se mönster www.vivadec.fi

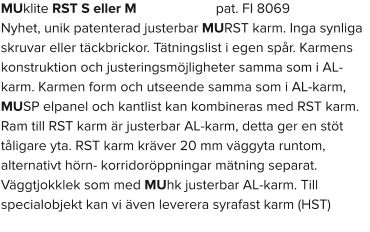

MUklite RST S eller M pat. FI 8069 Nyhet, unik patenterad justerbar MURST karm. Inga synliga skruvar eller täckbrickor. Tätningslist i egen spår. Karmens konstruktion och justeringsmöjligheter samma som i AL-karm. Karmen form och utseende samma som i AL-karm, MUSP elpanel och kantlist kan kombineras med RST karm. Ram till RST karm är justerbar AL-karm, detta ger en stöt tåligare yta. RST karm kräver 20 mm väggyta runtom, alternativt hörn- korridoröppningar mätning separat. Väggtjokklek som med MUhk justerbar AL-karm. Till specialobjekt kan vi även leverera syrafast karm (HST)

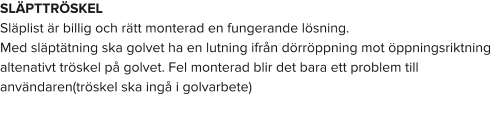

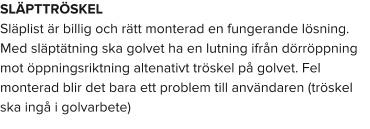

SLÄPTTRÖSKEL Släplist är billig och rätt monterad en fungerande lösning. Med släptätning ska golvet ha en lutning ifrån dörröppning mot öppningsriktning altenativt tröskel på golvet. Fel monterad blir det bara ett problem till användaren (tröskel ska ingå i golvarbete)

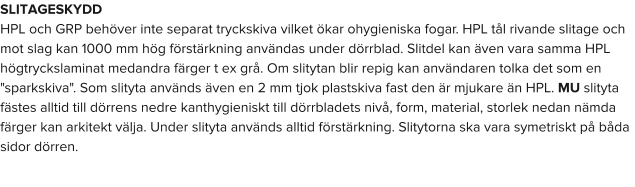

SLITAGESKYDD HPL och GRP behöver inte separat tryckskiva vilket ökar ohygieniska fogar. HPL tål rivande slitage och mot slag kan 1000 mm hög förstärkning användas under dörrblad. Slitdel kan även vara samma HPL högtryckslaminat medandra färger t ex grå. Om slitytan blir repig kan användaren tolka det som en "sparkskiva". Som slityta används även en 2 mm tjok plastskiva fast den är mjukare än HPL. MU slityta fästes alltid till dörrens nedre kanthygieniskt till dörrbladets nivå, form, material, storlek nedan nämda färger kan arkitekt välja. Under slityta används alltid förstärkning. Slitytorna ska vara symetriskt på båda sidor dörren.

SLITAGESKYDD HPL Dörrblad, nedre del F7927 MAT grå Folkstone (RAL7035) (eller annan Formica kulör) HPL skiva t ex 1 m hög

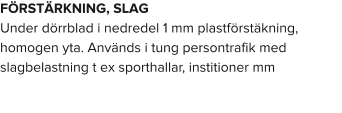

FÖRSTÄRKNING, SLAG Under dörrblad i nedredel 1 mm plastförstäkning, homogen yta. Används i tung persontrafik med slagbelastning t ex sporthallar, institioner mm

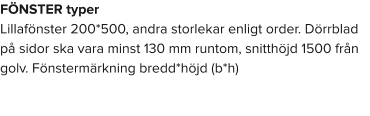

FÖNSTER typer Lillafönster 200*500, andra storlekar enligt order. Dörrblad på sidor ska vara minst 130 mm runtom, snitthöjd 1500 från golv. Fönstermärkning bredd*höjd (b*h)

ENKELGLAS 3-6 mm glas fästes med vinklade plastlistor RAL9075 ljusgrå. Uppfyller normalt till kökets hygienkrav. Klickfästen utan skruv.

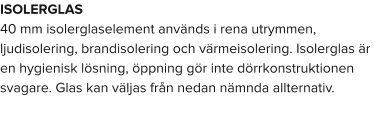

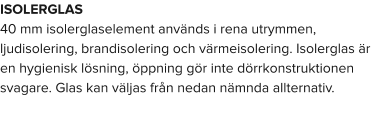

ISOLERGLAS 40 mm isolerglaselement används i rena utrymmen, ljudisolering, brandisolering och värmeisolering. Isolerglas är en hygienisk lösning, öppning gör inte dörrkonstruktionen svagare. Glas kan väljas från nedan nämnda allternativ.

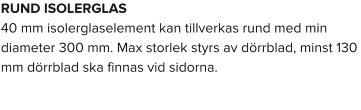

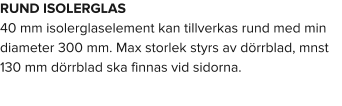

RUND ISOLERGLAS 40 mm isolerglaselement kan tillverkas rund med min diameter 300 mm. Max storlek styrs av dörrblad, minst 130 mm dörrblad ska finnas vid sidorna.

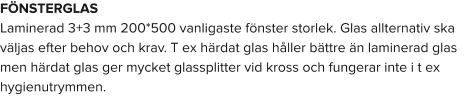

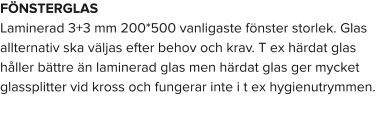

FÖNSTERGLAS Laminerad 3+3 mm 200*500 vanligaste fönster storlek. Glas allternativ ska väljas efter behov och krav. T ex härdat glas håller bättre än laminerad glas men härdat glas ger mycket glassplitter vid kross och fungerar inte i t ex hygienutrymmen.

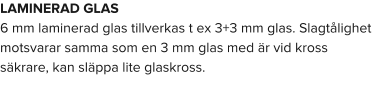

LAMINERAD GLAS 6 mm laminerad glas tillverkas t ex 3+3 mm glas. Slagtålighet motsvarar samma som en 3 mm glas med är vid kross säkrare, kan släppa lite glaskross.

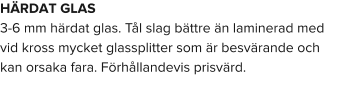

HÄRDAT GLAS 3-6 mm härdat glas. Tål slag bättre än laminerad med vid kross mycket glassplitter som är besvärande och kan orsaka fara. Förhållandevis prisvärd.

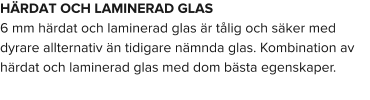

HÄRDAT OCH LAMINERAD GLAS 6 mm härdat och laminerad glas är tålig och säker med dyrare allternativ än tidigare nämnda glas. Kombination av härdat och laminerad glas med dom bästa egenskaper.

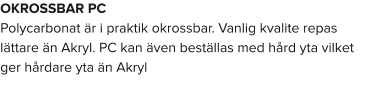

OKROSSBAR PC Polycarbonat är i praktik okrossbar. Vanlig kvalite repas lättare än Akryl. PC kan även beställas med hård yta vilket ger hårdare yta än Akryl

OKROSSBAR PC HÅRD Polycarbonat är i praktik okrossbar. Hård (PC hård) yta är bättre än Akryl

Float-GLAS Floatglas används bara då yttre omständigheter som krossrisk tillåter

RTG-GLAS Pb 1-3 mm (blyvärde) glas. Blyglas är exklusiv med leveranstid på 6-10 veckor. Blyglas i dörr normalt ca 400*400. Märkning t ex 6 mm glas Pb 2 mm
