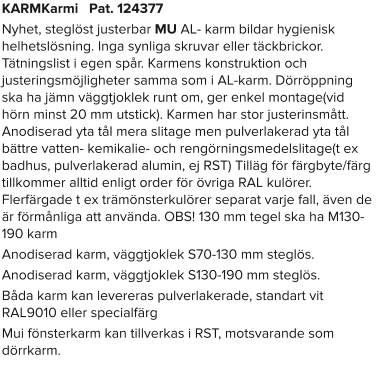

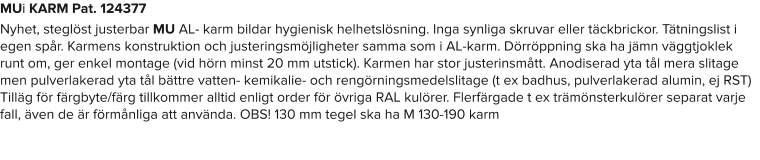

Pat. 124377
Pat. 124377

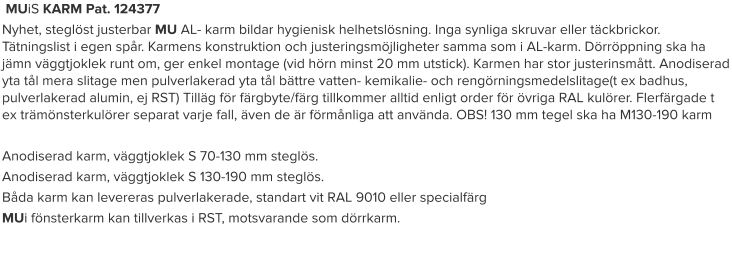

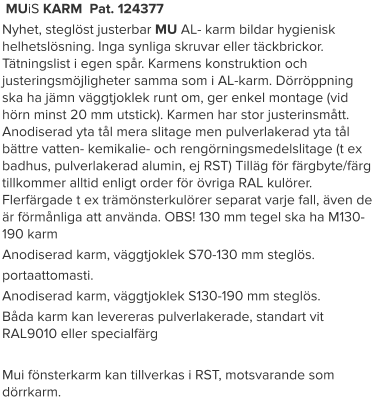

MUiS LvAnod. Karm
MUiM LvAnod. Karm
MUiS Vpm. Karm
MUiM Vpm. Karm
MUi Mellanväggsfönster
MUiS Vpm. SPECIALFÄRG
pm Karm RAL?
MUiM Vpm. SPECIALFÄRG
pm Karm RAl?

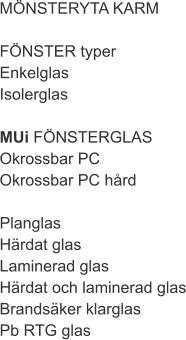

MÖNSTERYTA KARM
FÖNSTER typer
Enkelglas
Isolerglas

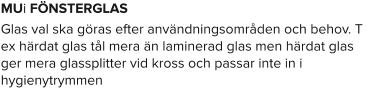

MUi FÖNSTERGLAS
Okrossbar PC
Okrossbar PC hård
Planglas
Härdat glas
Laminerad glas

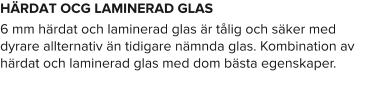

Härdat och laminerad glas
Brandsäker klarglas
Pb RTG glas

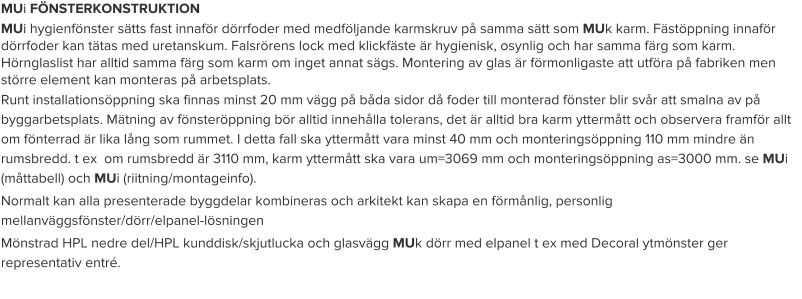

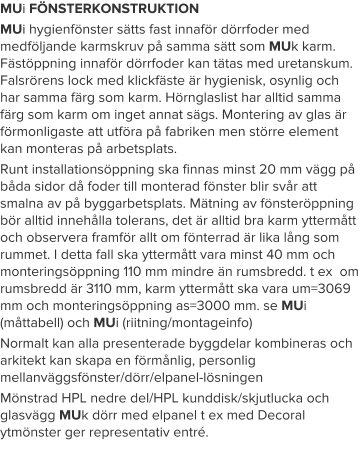

MUi hygienfönster med mot varandra justerbar
monterad foder och monterad justeringsram bildar
en fönsterkarm, smyg och täcklistor runt
fönsteröppning. Glas fäst hygieniskt med
limbandhörnlist utan skruv
Justerbar Naturfärgat anodiserad MUi AL karm.
Väggtjokklek S70-130 mm steglöst. Justerbar
fäste, enskild fönsteröppnings tolerans: bredd +60,
-15 mm, höjd +60, -15 mm. I tätningsspår
profiltätning
6 mm planglas

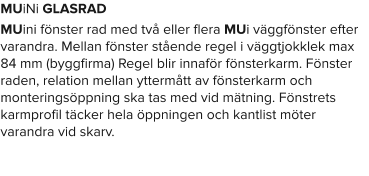

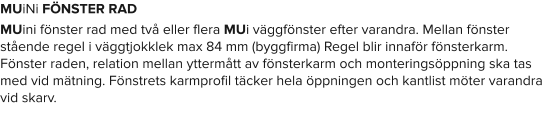

MUiNi glasrad med mot varandra justerbar
monterad foder och monterad justeringsram bildar
en fönsterkarm, smyg och täcklistor runt
fönsteröppning. Flera fönster brevid varandra.

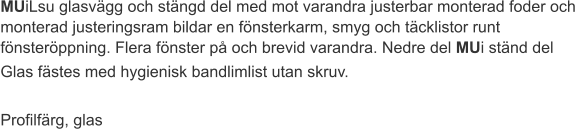

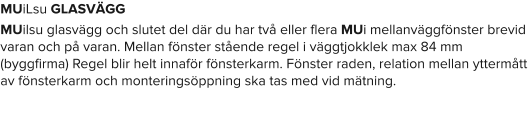

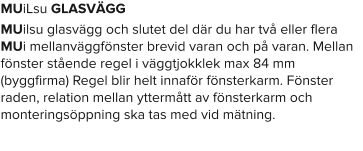

MUiLsu glasvägg och stängd del med mot varandra
justerbar monterad foder och monterad
justeringsram bildar en fönsterkarm, smyg och
täcklistor runt fönsteröppning. Flera fönster på och
brevid varandra. Nedre del MUi ständ del
Glas fästes med hygienisk bandlimlist utan skruv.

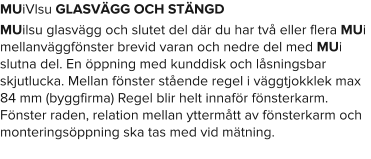

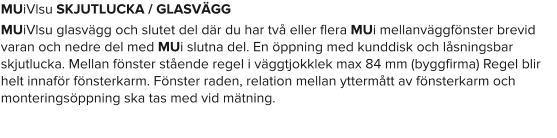

MUiVlsu glasvägg och stängd del med mot varandra
justerbar monterad foder och monterad justeringsram
bildar en fönsterkarm, smyg och täcklistor runt
fönsteröppning. Flera fönster på och brevid varandra.
Nedre del MUi ständ del, förmånligaste materialval av
Formica HPL skivor. En sektion ovanför stängd
nedredel en kundlucka med låsbar glidfönster.
Lasi on kiinnitetty hygieenisesti
nauhaliimakulmalistoin ilman ruuveja.
MUiVlsu Profilfärg? lasi? Tason IKI sävy?

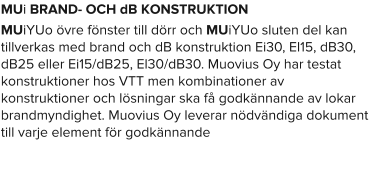

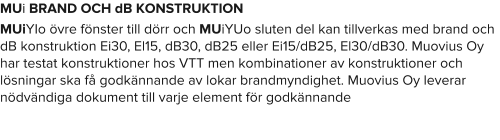

El30/dB 30 konstruktion element: dörr, övre glas
stängd övre del ska godkännas med karm
Natur anodiserad MU Al karmprofil. Justerbar fäste,
bredd +60,-15 mm, höjd +60, -15 mm och
väggtjukklek S70-130 mm steglöst
Natur anodiserad MU Al profil. Justerbar fäste, bredd
+60,-15 mm, höjd +60, -15 mm och väggtjokklek
S130-190 mm steglöst
Pulverlakerad vit RAL 9010 MU AL profil. Justerbar
fäste väggtjokklek S70-130 mm
Pulverlakerad vit RAL 9010 MU AL profil. Justerbar
fäste väggtjokklek S130-190 mm
Pulverlakerad RAL specialfärg MU AL profil.
Justerbar fäste väggtjokklek S70-130 mm
Pulverlakerad RAL specialfärg MU AL profil.
Justerbar fäste väggtjokklek S130-190 mm

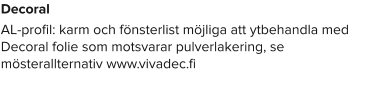

Decoral mönsteryta, träimitation
3-25 mm glas eller glas-element 15*15*2 glashörnlist
med bandlimfäste

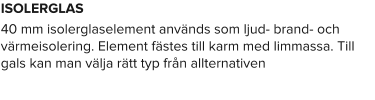

40 mm isolerglaselement med svart limmassa
3 eller 5 mm polycarbonat, 15*15*2 glashörnlist med
bandlimfäste
6 mm hård polycarbonat fönster 200*500 eller
önskad storlek, 15*15*2 glashörnlist med
bandlimfäster
3-10 mm planglas 15*15*2 glashörnlist med
bandlimfäste

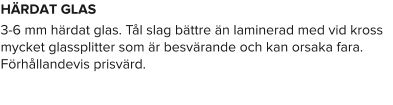

3-10 mm härdat glas 15*15*2 glashörnlist med
bandlimfäste

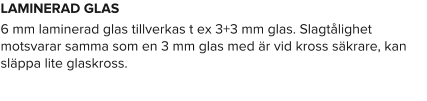

3-10 mm laminerad glas 15*15*2 glashörnlist med
bandlimfäste
3-10 mm laminerad och härdat glas 15*15*2
glashörnlist med bandlimfäste
Brandsäker klarglas, 40 mm brandglaselement med
svart limmassa

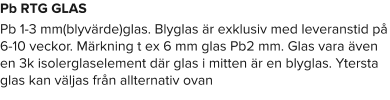

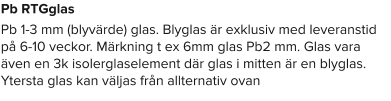

Pb 1…3 mm blyvärde RTG röntgenglas 15*15*2
glashörlist med bandlinfäste

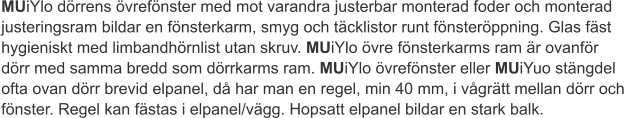

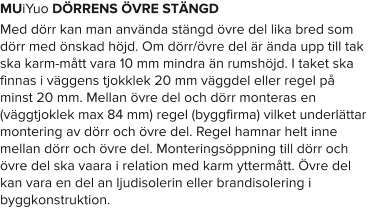

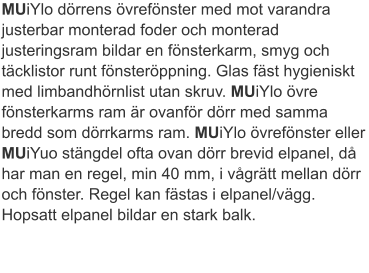

MUiY DÖRRENS ÖVREFÖNSTER

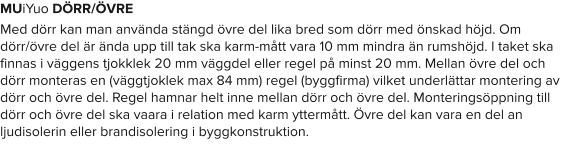

I dörr kan man använda fönster lika bred som dörr med
önskad höjd. Om dörr/övrefönster är ända upp till tak ska
karm-mått vara 10 mm mindra än rumshöjd. I taket ska
finnas i väggens tjokklek 20 mm väggdel eller regel på
minst 20 mm. Mellan övre fönster och dörr monteras en
(väggtjoklek max 84 mm) regel (byggfirma) vilket
underlättar montering av dörr ch fönster. Regel hamnar helt
inne mellan dörr och fönster. Monteringsöppning till dörr
och fönster ska vaara i relation med karm yttermått. Fönster
kan vara en del an ljudisolerin eller brandisolering i
byggkonstruktion. Brandkonstruktion ska bestämmas av
tillverkare dokumenterar hela fönster-dörr-sp-elements
brandklass-
