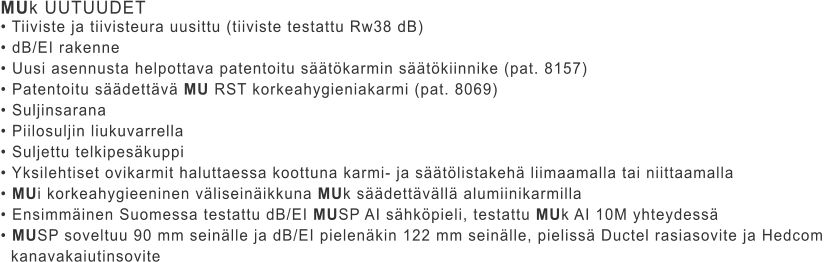

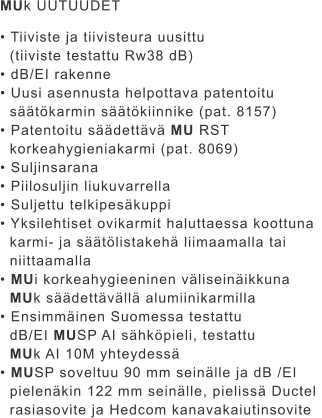

HEILURIOVET MUhk >> LIUKUOVET MUkli >> TELESKOOPPILIUKUOVET MUklite >> VÄLISEINÄIKKUNAT MUi >> SÄHKÖPIELET MUsp >> Seloste >> Seloste >> MUk UUTUUDET • Tiiviste ja tiivisteura uusittu (tiiviste testattu Rw38 dB) • dB/EI rakenne • Uusi asennusta helpottava patentoitu säätökarmin säätökiinnike (pat. 8157) • Patentoitu säädettävä MU RST korkeahygieniakarmi (pat. 8069) • Suljinsarana • Piilosuljin liukuvarrella • Suljettu telkipesäkuppi • Yksilehtiset ovikarmit haluttaessa koottuna karmi- ja säätölistakehä liimaamalla tai niittaamalla • MUi korkeahygieeninen väliseinäikkuna MUk säädettävällä alumiinikarmilla • Ensimmäinen Suomessa testattu dB/EI MUSP AI sähköpieli, testattu MUk AI 10M yhteydessä • MUSP soveltuu 90 mm seinälle ja dB/EI pielenäkin 122 mm seinälle, pielissä Ductel rasiasovite ja Hedcom kanavakaiutinsovite Seloste >> MUk VAIHTOEHTOISET rakenteet, varusteet ja värit Seloste >> Seloste >> MU KANTINREUNALISTA LUKKORUNKO OVILEVY 40 mm SARANA

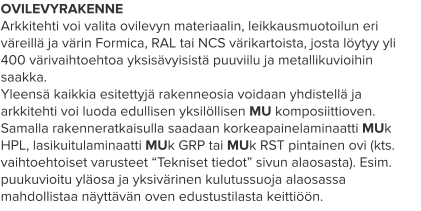

OVILEVYRAKENNE
OVILEVYN VÄRI KARMI MUk S70-130 Pat. 124377 KYNNYS KULUTUSSUOJA IKKUNA SALPA LYÖNTILISTA SULJIN MUk komposiittiovi, jossa ovilevyn arimman kohdan (kantinreunan) suojaa hygieenisesti ovilevyyn integroitu AL-reunalista. Väliaineena on polystyreeni. Korkeahygieeninen ovilevy on sileä, veden ja kovan kulutuksen kestävä. Lv.anod. vankka 6 mm alumiinireunaprofiili 4*40 ympäri oven, liimatuin Al kulmin Korkeahygieeninen, 2 mm HPL korkepainelaminaatti, polystyreeni väliaineena, sileä ovilevy 2 mm F1040 MAT Valk. Albino HPL korkeapainelaminaatti 2014+0045zn sileä vastalevy, vain painikeporaus, MU umpipolyeteeni telkipesäsuoja HST haponkestävä, harjattu 60/10, 2 kpl/ovilevy > 10M ovessa 3 kpl/ovilevy Lv.anod. alumiiniprofiili piilokiinnitysruuveineen. Säädettävä kiinnitys ja seinänvahvuus S70-130 mm portaattomasti. Ilman Ilman Ilman Pariovessa reunasalpa Primo 330 FE/Zn, yläreunassa Pariovessa anodisoitu, tiivisteellinen AL lyöntilista Ilman (perinteinen suljin tarvitsee vahvikkeen) Seloste >> Seloste >> Tekniset tiedot Tekniset tiedot Mitoitustaulukko Mitoitustaulukko Asennusohje ja piirustukset Asennusohje ja piirustukset
MUk  Laakaovet, Vakiorakenne
MUk Laakaovet Seloste >> 3 mm lyijysuojattu röntgenovi
Seloste >>
MU ovet TM
säädettävällä AL tai RST karmilla LAAKAOVET MUk >> OHUTHEILURIOVET MUh >> Seloste >> Seloste >> 2 mm korkeapainelaminaatti, erikoisväri nimi ?, numero ?, Formica (tai NCS, RAL) sävy
2,2 mm erikoissileä lasikuitulaminaatti, väri RAL 9010, valkoinen
2,2 mm erikoissileä lasikuitulaminaatti, väri RAL 9035, vaalean harmaa
2,2 mm erikoissileä lasikuitulaminaatti, väri RAL ?, erikoisvärin saatavuus tarkistettava
5 mm PC-kova iskunkestävä levy molemmin puolin ovea, sisäpinta maalattu haluttuun sävyyn ja ikkunakohta kirkas.
Vahvike sulkimelle ovilevyyn. Karmivahvike tai kiinnityslevy laitettava sulkimelle asennettaessa. (ilman suljinlaitetta) RÖNTGENOVET MUk /RTG1 1 mm lyijysuojattu röntgenovi MUk /RTG2 MUk /RTG3 2 mm lyijysuojattu röntgenovi PALO- JA DESIBELIOVET

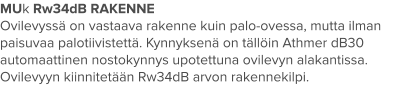

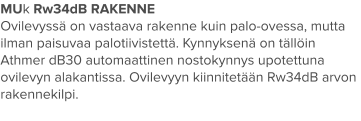

MUk Rw27dB rakenne MUk Rw34dB rakenne

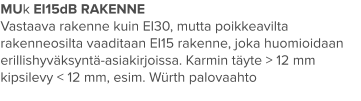

Huultamaton kevyt 40 mm vakio-ovilevy vakiosaranalla, testattu MUk EI15 rakenne Huultamaton 40 mm vakio-ovilevy vakiosaranalla,testattu dB/(EI)rakenne, nostokynnys Athmer Ovilevyn pinta HPL korkeapainelaminaatti tai GRP lasikuitulaminaatti, testattu rakenne. Valmistaja toimittaa asiakirjat ja mahdolliset poikkeamalausunnot rakennusluvan erillishyväksyntää varten. MUk EI30 rakenne KANTINREUNALISTA Valkoinen pm. Valkoinen RAL 9010 pulveripolttomaalattu Decoral Decoral kuviopinnoite, väri, kuvio? Muut RAL pm. sävyt Erikoisväriin pulveripolttomaalattu alumiini OVILEVYN väri HPL varastoväri HPL erikoisvärit GRP valk. GRP harm. GRP erikoisväri MUk Deli Delirium-huoneovi MUk RST 2 mm korkeapainelaminaatti, varastoväri F7927 MAT harmaa Folkestone 1 mm hiottu RST pintalevy, alla vahvikelevy. (säädettävä RST karmi) LUKKORUNKO wc lukittava sylinterilukko muut lukittavat sähkölukko magneettilukko 2014+0045zn sileä vastalevy, wc poraus A LC190 + 0045zn sileä Muut mekaaniset lukkorungot Sähkölukkorunkotyöstö+putkitus+työstöt ylivientisuojalle ja mag.tunnistimelle EM 1800 AH Dorma SARANA suljinsarana suljinsarana s suljinsarana PC suljinsarana s PC 1211, korvaa ovensulkimet 1211s, aukilukkiutuva 85 ja 150 astetta. 133 PC suljinsarana , roiskevesisuojattu 133s PC suljinsarana, aukilukkiutuva 85 ja 150 astetta, roiskevesisuojattu,

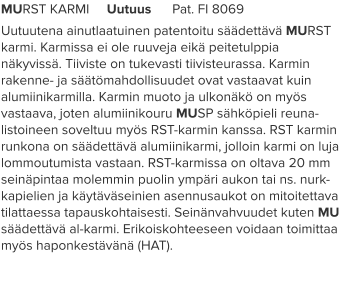

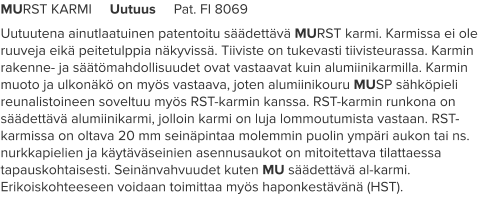

MUk M130-190 MUk S70-130 MUk M130-190 MUk S tai M MUk D, S tai M MUk RST  S tai M             Pat. 8069

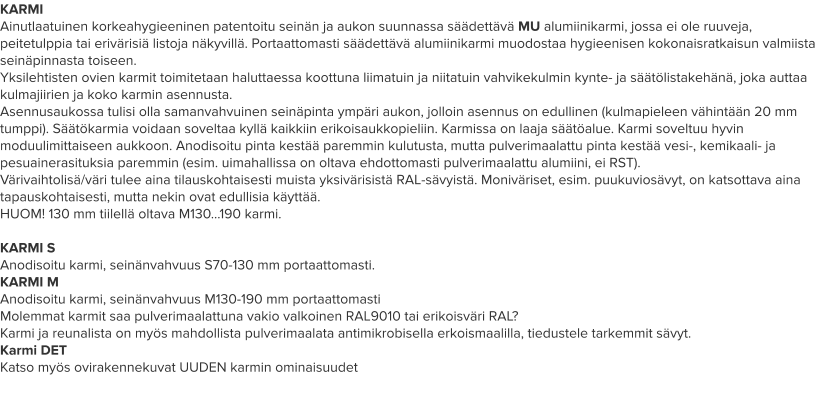

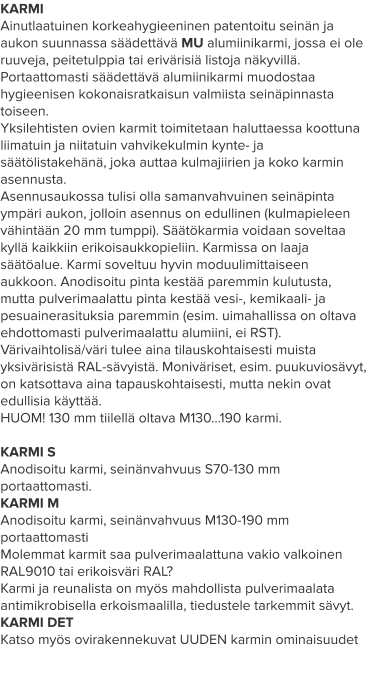

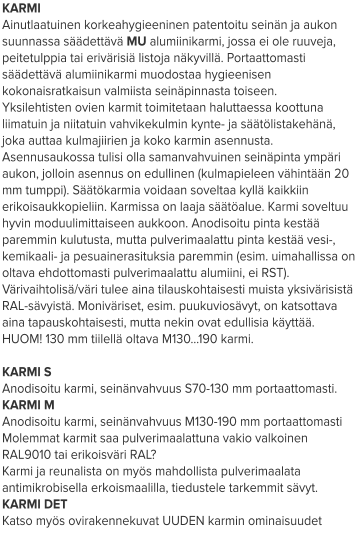

KARMI ja VÄRI Pulveripolttomaalattu valkoinen Ral9010 alumiiniprofiili. Pulveripolttomaalattu valkoinen Ral9010 alumiiniprofiili. Pulveripolttomaalattu erikoisväri Ral? alumiiniprofiili. Kaikki karmivaihtoehdot: Säädettävä kiinnitys ja seinänvahvuus portaattomasti piilokiinnitysruuveineen. Lv.anod. alumiiniprofiili. Ainutlaatuinen harjattu ruostumaton, säädettävä kiinnitys ja seinänvahvuus portaattomasti kuten MUAL karmit
Pat. 124377

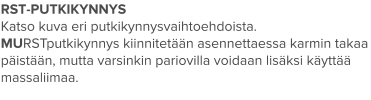

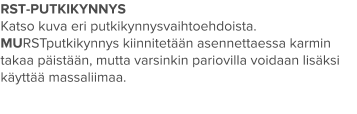

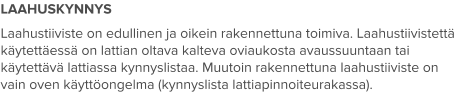

laahuskynnys nostokynnys Athmer RST-putkikynnysvaihtoehdot MUtRST putkikynnys MUrRST rakoputkikynnys MUaRST alaputkikynnys

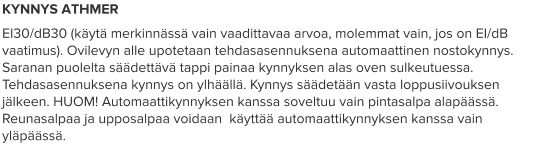

KYNNYS Laahustiiviste oven alla Tiivistekynnys Athmer (automaattikynnys upotettuna ovilevyyn) Harjattu 20*20 RST-putkikynnys oven takana (t), kiinnitys päistään
Harjattu 20*20 RST-putkikynnys ilmaraolla (r), kiinnitys päistään.

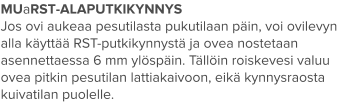

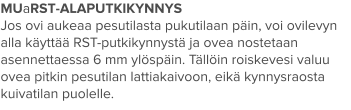

Harjattu 20*20 RST-putkikynnys 3 mm oviraolla ovilevyn alla (a), kiinnitys päistään HUOM! (as.aukkokorkeus+ 6 mm)
kulutussuoja HPL kulutussuoja PP kulutussuoja RST iskusuojavahvike

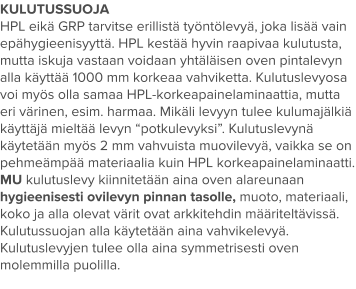

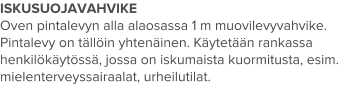

KULUTUSSUOJA Harmaa RAL 7035 HPL levy molemmin puolin oven pinnan tasossa, korkeus? (1 m) Harmaa RAL 7035 muovilevy molemmin puolin oven pinnan tasossa, korkeus? (1 m) Harjattu 1 mm RST molemmin puolin, oven pinnan tasossa, korkeus? (1 m) Vahvikelevy ovilevyn pintalevyn alla alaosassa 1 m, pintalevy sileä
yksilasinen eristyslasi pyöreä eristyslasi

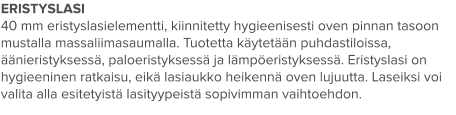

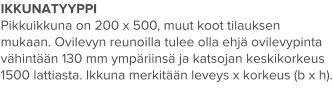

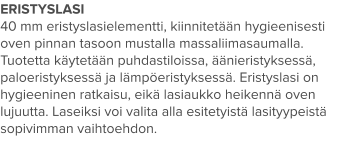

IKKUNATYYPPI 3-6 mm lasi, vaaleaharmaa RAL 7035, hygieenisesti vinokylkinen muovilista napsukiinnityksellä 40 mm erityslasielementti, kiinnitetty hygieenisesti oven pinnan tasoon mustalla massaliimasaumalla 40 mm erityslasielementti, kiinnitetty hygieenisesti oven pinnan tasoon mustalla massaliimasaumalla
särkymätön PC särkymätön PC kova iskunkestävä PMMA Floatlasi karkaistu lasi laminoitu lasi karkaistu ja laminoitu lasi kirkas palolasi RTG-lasi
IKKUNALASI 3 tai 5 mm kovapintainen polycarbonat-ikkuna 200*500 tai haluttu koko 6 mm kovapintainen polycarbonat-ikkuna 200*500 tai haluttu koko 3 mm akryl
3-6 mm kirkas lasi

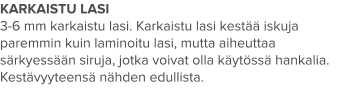

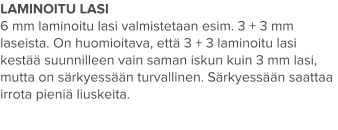

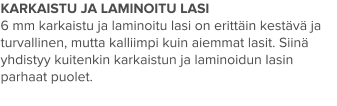

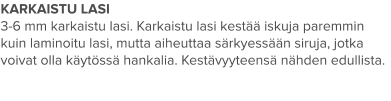

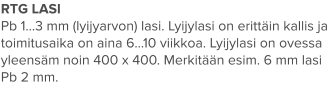

3-6 mm karkaistu lasi 6 mm laminoitu lasi valmistetaan esim. 3+3 mm laseista. 6 mm karkaistu ja laminoitu lasi Palonkestävä kirkas lasi, paloarvo? (esim. EI30) Pb 1…3 mm lasi

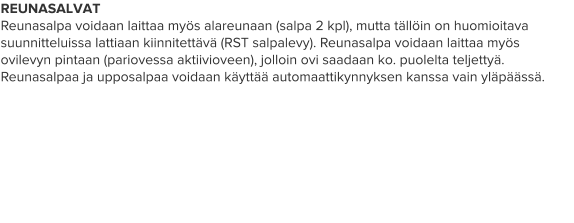

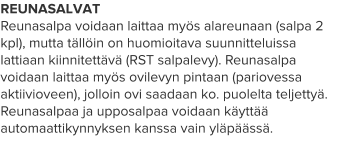

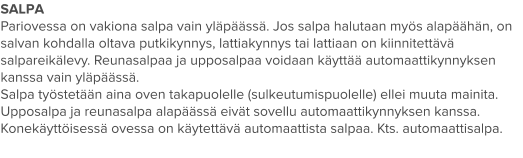

reunasalvat pintapikasalpa P pintapikasalpa R pintapikasalpa HST upposalpa P upposalpa RST upposalpa PVD automaattisalpa

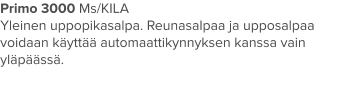

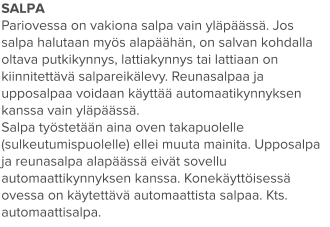

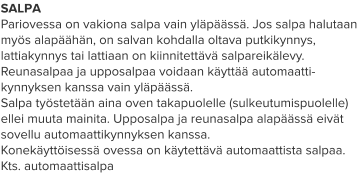

SALPA, pariovi Primo 330 FE/Zn, 2 kpl (asennettava lattiaan RST salpareikälevy) Primo 900 Ms/KI Roca 100 ST/Zn Roca 102 HST/KI (haponkestävä, salpa/tanko) Primo 3000 Ms/KILA Roca 200 RST Matta (ruostumaton, terästanko) Roca 200 RST PVD (titaanipinnoite)
lyöntilista, valkoinen lyöntilista, erikoisvärinen lyöntilista RST lyöntilista RST / RTG
LYÖNTILISTA, pariovi RAL 9010 pulverimaalattu al-lyöntilista Erikoisväri RAL ? maalattu al-lyöntilista Harjattu RST lyöntilista Harjattu RST lyöntilista 1, 2 tai 3mm lyijysuojauksella
vääntövarsisuljin liukuvarsi piilosuljin

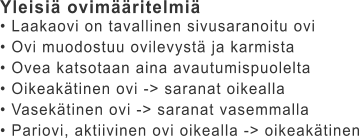

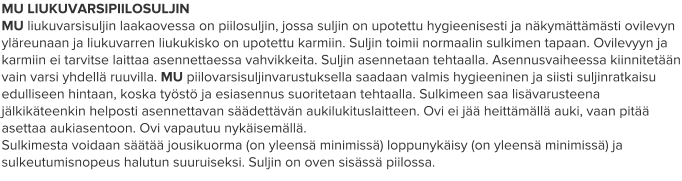

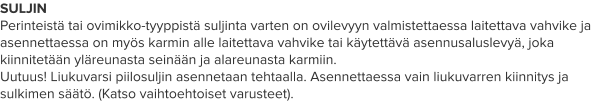

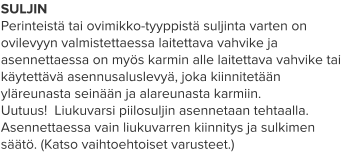

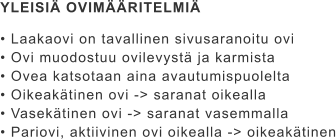

SULJIN Liukuvarsisuljin upotettu ovilevyyn, suljinnopeus, loppunykäisy ja jousivoima säädettävissä. (testattu palo-ovessa) Yleisiä ovimääritelmiä • Laakaovi on tavallinen sivusaranoitu ovi • Ovi muodostuu ovilevystä ja karmista • Ovea katsotaan aina avautumispuolelta • Oikeakätinen ovi -> saranat oikealla • Vasekätinen ovi -> saranat vasemmalla • Pariovi, aktiivinen ovi oikealla -> oikeakätinen MUk laakaovityyppejä • MUk HPL Korkeapainelaminaatti laakaovi • MUk GRP Lasikuitulaminaatti laakaovi • MUk RTG Röntgen laakaovi • MUk dB/EI Äänieristys/Palo laakaovi Lyhenteet: AL /alumiini), Lv.anod. (luonnonväriin anodisoitu), pm. (pulveripolttomaalattu), RST (ruostumaton), HST (haponkestävä), HPL (korkeapainelaminaatti), GRP (lasikuitulaminaatti), PC (polycarbonat), PC kova (kovapintainen polycarbonat), PMMA (Akryl, kansanomaisesti “pleksi”), Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> HLP vai GRP Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >>
Konepariovessa Wing 466 automaattisalpa
Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >>
Ovilevyn pinta HPL korkeapainelaminaatti tai GRP lasikuitulaminaatti, testattu rakenne. Valmistaja toimittaa asiakirjat ja mahdolliset poikkeamalausunnot rakennusluvan erillishyväksyntää varten. Rekolansuora 1 | 63300 Alavus +358 (0)50 591 0776 | mu@muovius.fi
REUNALISTA Seloste >> LUKKORUNKO Seloste >> OVILEVY 40 mm SARANA Seloste >> MUk VAIHTOEHTOISET rakenteet, varusteet ja värit OVILEVYRAKENNE
(MUk) MUk vakio

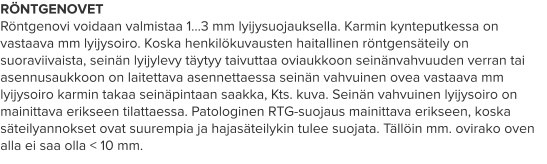

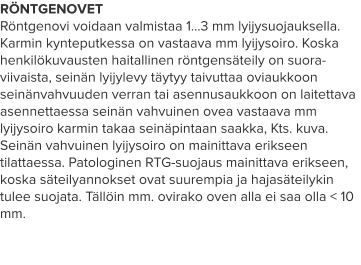

RÖNTGENOVET Seloste >> MUk/RTG1 Seloste >>
1 mm lyijysuojattu röntgenovi
MUk/RTG2
2 mm lyijysuojattu röntgenovi
MUk/RTG3
3 mm lyijysuojattu röntgenovi
Seloste >>
MUk komposiittiovi, jossa ovilevyn arimman kohdan (kantinreunan) suojaa hygieenisesti ovilevyyn integroitu AL- reunalista. Väliaineena  on polystyreeni. Korkeahygieeninen ovilevy on  sileä, veden ja kovan kulutuksen kestävä.
Lv.anod. vankka 6 mm alumiinireunaprofiili 4*40 ympäri oven, liimatuin AL kulmin

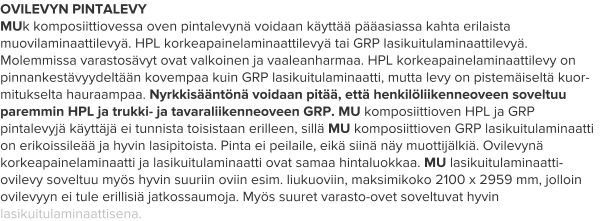

Korkeahygieeninen, 2 mm HPL korkeapainelaminaatti, polystyreeni väliaineena, sileä ovilevy
OVILEVYN VÄRI
2 mm F1040 MAT Valk.Albino HPL korkeapainelaminaatti

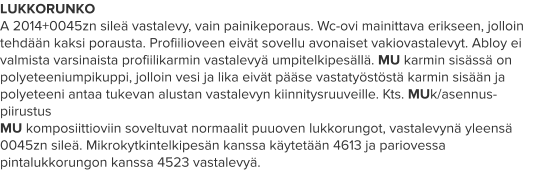

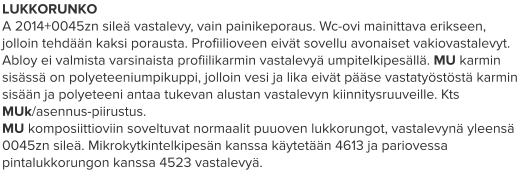

2014+0045zn sileä vastalevy, vain painikeporaus, MU umpipolyeteeni telkipesäsuoja

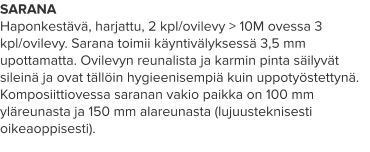

HST haponkestävä, harjattu 60/10, 2 kpl/ovilevy > 10M ovessa 3 kpl/ovilevy
KARMI MUk S70-130 Pat. 124377 KYNNYS KULUTUSSUOJA IKKUNA SALPA LYÖNTILISTA SULJIN
Lv.anod. alumiiniprofiili piilokiinnitysruuveineen. Säädettävä kiinnitys ja seinänvahvuus S70-130 mm portaattomasti.
Ilman
Ilman
Ilman
Pariovessa reunasalpa Primo 330 FE/Zn, yläreunassa
Pariovessa anodisoitu, tiivisteellinen AL lyöntilista
Ilman (perinteinen suljin tarvitsee vahvikkeen)
Seloste >> Seloste >> PALO- JA DESIBELIOVET MUk Rw 27dB rakenne palo-ovi EI15 rakenne
säädettävällä AL tai RST karmilla

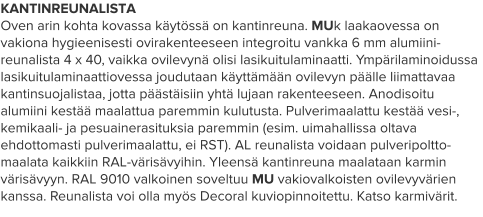

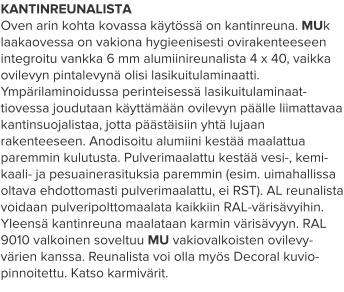

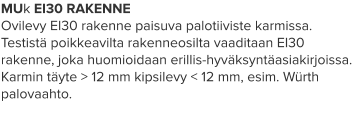

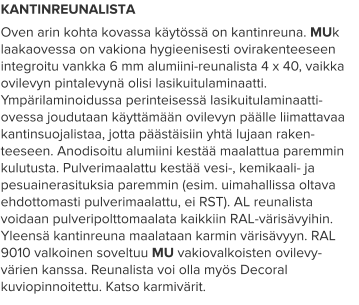

palo-ovi EI30 rakenne KANTINREUNALISTA Valkoinen pm.
Valkoinen RAL 9010 pulveripolttomaalattu

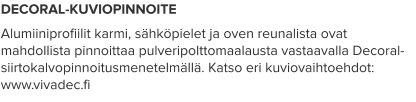

Decoral

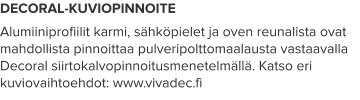

Decoral kuviopinnoite, väri, kuvio?
Muut RAL pm. sävyt
Erikoisväriin pulveripolttomaalattu alumiini

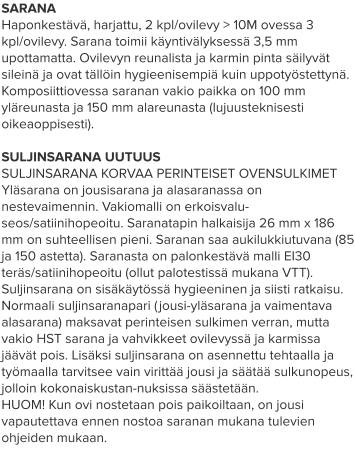

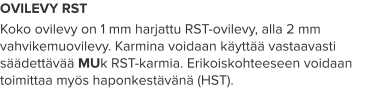

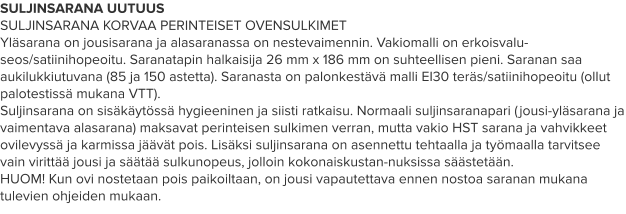

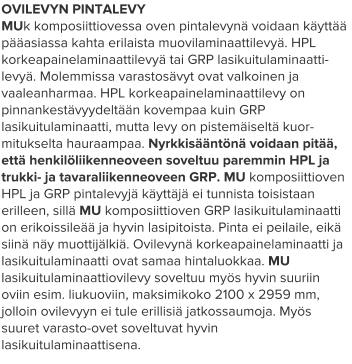

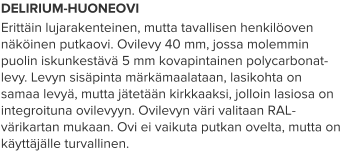

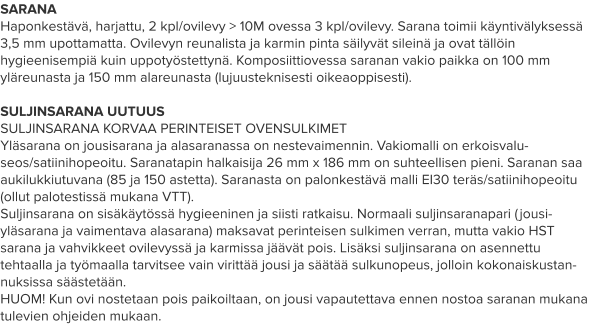

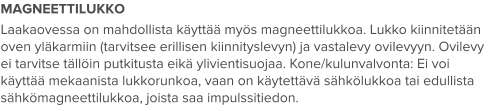

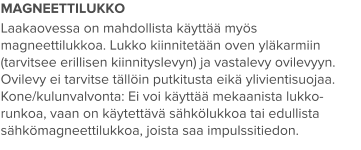

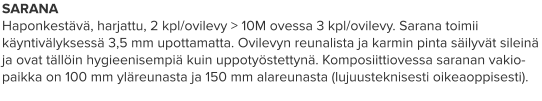

OVILEVYN VÄRIT HPL HPL erikoisväri GRP valk. GRP harm. GRP erikoisväri MUkDeli Delirium-huoneovi MUkRST LUKKORUNKO wc lukittava muut lukittavat sähkölukko magneettilukko SARANA suljinsarana suljinsarana s suljinsarana PC suljinsarana s PC
MUk M130-190 MUk S70-130 MUk M130-190 MUk S tai M MUk D, S tai M MUk RST S tsi M            Pat. 8069
KARMI
Pat. 124377
Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >>
laahus Nostokynnys Athmer RST putkikynnys MUtRST-putkikynnys MUrRST-rakoputkikynnys MUaRST-alaputkikynnys
KYNNYS
kulutussuoja HPL kulutussuoja PP kulutussuoja RST iskusuojavahvike
KULUTUSSUOJA
yksilasinen eristyslasi pyöreä eristyslasi halk. 300
IKKUNATYYPPI
särkymätön PC särkymätön PC kova iskunkestävä PMMA Float-lasi karkaistu lasi laminoitu lasi karkaistu ja laminoitu lasi kirkas palolasi PB-lasi

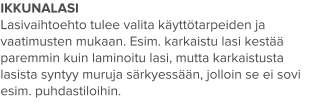

IKKUNALASI
reunasalvat pintapikasalpa P pintapikasalpa R pintapikasalpa HST upposalpa P upposalpa RST upposalpa PVD automaattisalpa
SALPA, pariovi
lyöntilista, valkoinen lyöntilista, erikoisvärinen lyöntilista RST lyöntilista RST / RTG
LYÖNTILISTA, pariovi

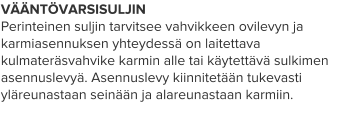

vääntövarsisuljin liukuvarsi piilosuljin
SULJIN

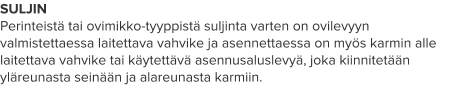

Vahvike sulkimelle ovilevyyn. Karmivahvike tai kiinnityslevy laitettava sulkimelle asennettaessa. (ilman suljinlaitetta)

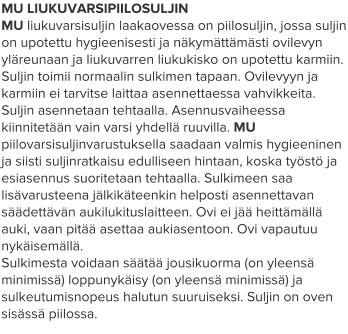

Liukuvarsisuljin upotettu ovilevyyn, suljinnopeus, loppunykäisy ja jousivoima säädettävissä. (testattu  palo-ovessa)
Seloste >> Seloste >> Seloste >> Seloste >> Seloste >>
LAAKAOVET MUk >> OHUTHEILURIOVET MUh >> HEILURIOVET MUhk >> LIUKUOVET MUkli >> TELESKOOPPILIUKUOVET MUklite >> VÄLISEINÄIKKUNAT MUi >> SÄHKÖPIELET MUsp >> MUk Laakaovet Tekniset tiedot Tekniset tiedot Mitoitustaulukko Mitoitustaulukko Asennusohje ja piirustukset Asennusohje ja piirustukset MUk UUTUUDET • Tiiviste ja tiivisteura uusittu (tiiviste testattu Rw38 dB) • dB/EI rakenne • Uusi asennusta helpottava patentoitu säätökarmin säätökiinnike (pat. 8157) • Patentoitu säädettävä MU RST korkeahygieniakarmi (pat. 8069) • Suljinsarana • Piilosuljin liukuvarrella • Suljettu telkipesäkuppi • Yksilehtiset ovikarmit haluttaessa koottuna karmi- ja säätölistakehä liimaamalla tai niittaamalla • MUi korkeahygieeninen väliseinäikkuna MUk säädettävällä alumiinikarmilla • Ensimmäinen Suomessa testattu dB/EI MUSP AI sähköpieli, testattu MUk AI 10M yhteydessä • MUSP soveltuu 90 mm seinälle ja dB /EI pielenäkin 122 mm seinälle, pielissä Ductel rasiasovite ja Hedcom kanavakaiutinsovite YLEISIÄ OVIMÄÄRITELMIÄ • Laakaovi on tavallinen sivusaranoitu ovi • Ovi muodostuu ovilevystä ja karmista • Ovea katsotaan aina avautumispuolelta • Oikeakätinen ovi -> saranat oikealla • Vasekätinen ovi -> saranat vasemmalla • Pariovi, aktiivinen ovi oikealla -> oikeakätinen MUk Laakaovityyppejä • MUk HPL Korkeapainelaminaatti laakaovi • MUk GRP Lasikuitulaminaatti laakaovi • MUk RTG Röntgen laakaovi • MUk dB/EI Äänieristys/Palo laakaovi
MU   Laakaovet, Vakiorakenne
TM
Seloste >> Seloste >> MUk Rw 34dB rakenne Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Ral 9010 pulverimaalattu al-lyöntilista Erikoisväri Ral ?) maalattu al-lyöntilista Harjattu RST lyöntilista Harjattu RST lyöntilista 1, 2 tai 3mm lyijysuojauksella Primo 330 FE/Zn, 2 kpl (as. lattiaan RST salpareikälevy) Roca 102 HST/KI (haponkestävä, salpa/tanko) Primo 3000 Ms/KILA Roca 200 RST Matta (ruostumaton, terästanko) Roca 200 RST PVD (titaanipinnoite)
Konepariovessa Wing 466 automaattisalpa
3 tai 5 mm polycarbonat 6 mm kovapint. polycarbonat-ikkuna 200*500 tai haluttu koko 3 mm akryl
3-6 mm kirkas lasi
3-6 mm karkaistu lasi 6 mm laminoitu lasi 6 mm karkaistu ja laminoitu lasi Palonkestävä kirkas lasi 1..3 mm lyijyarvon RTG lasi 3-6 mm lasi, vaaleaharmaa RAL 7035, hygieeninen vinokylkinen muovilista napsukiinnityksellä 40 mm erityslasielementti, kiinnitetty oven pinnan tasoon mustalla massaliimasaumalla 40 mm erityslasielementti, kiinnitetty hygieenisesti oven pinnan tasoon mustalla massaliimasaumalla Harmaa RAL 7035 HPL-levy molemmin puolin oven pinnan tasossa, korkeus? Harmaa RAL 7035 muovilevy molemmin puolin oven pinnan tasossa, korkeus? Harjattu 1 mm RST molemmin puolin, oven pinnan tasossa, korkeus? (100…1200 mm) Vahvikelevy ovilevyn pintalevyn alla alaosassa 1 m, pintalevy sileä Laahustiiviste oven alla Tiivistekynnys Athmer (automaattikynnys upotettuna ovilevyyn) Harjattu 20*20 RST-putkikynnys oven takana (t), kiinnitys päistään
Harjattu 20*20 RST-putkikynnys ilmaraolla (r), kiinnitys päistään.
Harjattu 20*20 RST-putkikynnys 3 mm oviraolla ovilevyn alla (a), kiinnitys päistään HUOM! (as.aukkokorkeus+ 6 mm) Pulveripolttomaalattu valkoinen Ral9010 alumiiniprofiili. Pulveripolttomaalattu valkoinen Ral9010 alumiiniprofiili. Pulveripolttomaalattu erikoisväri Ral? alumiiniprofiili. Decoral kuviopinnoite väri? Alumiiniprofiili. Kaikki karmivaihtoehdot: Säädettävä kiinnitys ja seinänvahvuus portaattomasti piilokiinnitysruuveineen. Lv.anod. Alumiiniprofiili. Ainutlaatuinen harjattu ruostumaton, säädettävä kiinnitys ja seinänvahvuus portaattomasti kuten al-karmit 1211, korvaa ovensulkimet 1211s, aukilukkiutuva 85 ja 150 astetta. 133 PC suljinsarana , roiskevesisuojattu 133s PC suljinsarana, aukilukkiutuva 85 ja 150 astetta, roiskevesisuojattu, 2014+0045zn sileä rintalevy, wc poraus 4190 (2590)+0045 Zn sileä Muut mekaaniset lukkorungot Sähkölukkorunkotyöstö+putkitus+työstöt ylivientisuojalle ja mag.tunnistimelle Pro EM CCW 30 M 180 kg 2,2 mm erikoissile lasikuitulaminaatti, väri RAL 9010, valkoinen 2,2 mm erikoissile lasikuitulaminaatti, väri RAL 9035, vaalean harmaa 2,2 mm erikoissile lasikuitulaminaatti, väri RAL 9035, vaalean harmaa 5 mm iskunkesto PC levy molemmin puolin ovea, sisäpinta maalattu haluttuun sävyyn ja ikkunakohta kirkas. 2 mm F1040 MAT Valk.Albino korkeapainelaminaatti HPL 1 mm hiottu RST pintalevy, alla vahvikelevy. (säädettävä RST karmi) HLP vai GRP
2 mm korkeapainelaminaatti HPL, erikoisväri nimi ?, numero ?, IKI,tai NCS, RAL sävyistä
Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> Seloste >> MU ovet TM

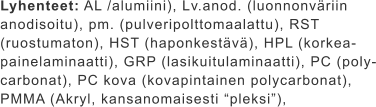

Lyhenteet: AL /alumiini), Lv.anod. (luonnonväriin anodisoitu), pm. (pulveripolttomaalattu), RST (ruostumaton), HST (haponkestävä), HPL (korkea- painelaminaatti), GRP (lasikuitulaminaatti), PC (poly- carbonat), PC kova (kovapintainen polycarbonat), PMMA (Akryl, kansanomaisesti “pleksi”),
Primo 900 Ms/KI
Roca 100 ST/Zn
Seloste >>
Rekolansuora 1 | 63300 Alavus +358 (0)50 591 0776 | mu@muovius.fi
