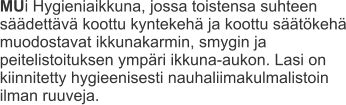

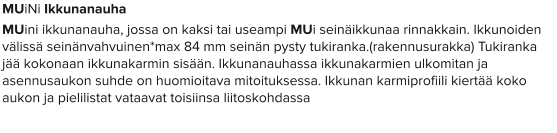

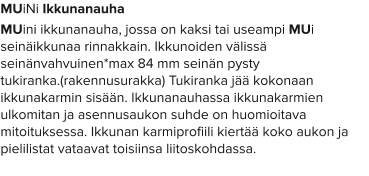

MUiNi ikkunanauha, jossa toistensa suhteen
säädettävä koottu kyntekehä ja koottu säätökehä
muodostavat ikkunakarmin, smygin ja
peitelistoituksen ympäri ikkuna-aukon. Ikkunoita on
useita rinnakkain.
Lasi on kiinnitetty hygieenisesti
nauhaliimakulmalistoin ilman ruuveja.
Profiiliväri? lasi?

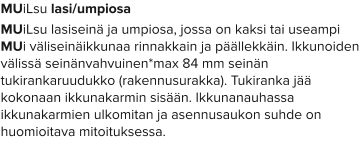

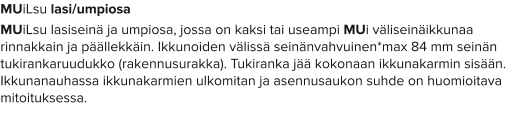

MUiLsu Lasiseinä ja umpiosa, jossa toistensa
suhteen säädettävä koottu kyntekehä ja koottu
säätökehä muodostavat ikkunakarmin, smygin ja
peitelistoituksen ympäri ikkuna-aukon. Ikkunoita on
useita rinnakkain ja pällekkäin. Ala-aukoissa on MUi-
umpiosa.
Lasi on kiinnitetty hygieenisesti
nauhaliimakulmalistoin ilman ruuveja.
Profiiliväri? lasi?

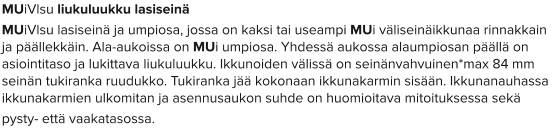

MUiVlsu lasiseinä ja umpiosa, jossa toistensa
suhteen säädettävä koottu kyntekehä ja koottu
säätökehä muodostavat ikkunakarmin, smygin ja
peitelistoituksen ympäri ikkuna-aukon. Ikkunoita on
useita rinnakkain ja päällekkäin. Ala-aukoissa on
MUi umpialaosa, jonka materiaali on edullista valita
Formica HPL levyistä. Yhdessä aukossa
alaumpiosan päällä on asiointitaso ja lukittava
liukuluukku.
Lasi on kiinnitetty hygieenisesti
nauhaliimakulmalistoin ilman ruuveja.
Profiiliväri? lasi? Tason IKI sävy?

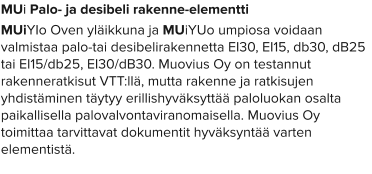

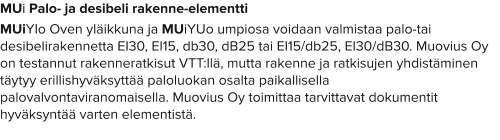

EI30/dB 30 rakenne-elementti: Ovi, SP, ylälasi,
umpiosa hyväksytettävä karmeineen

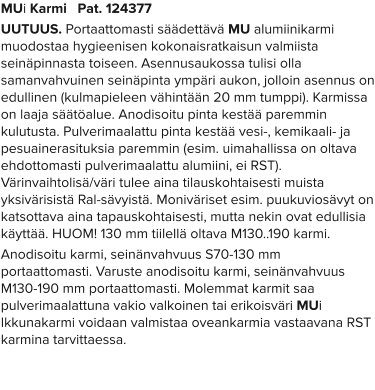

Pat. 124377

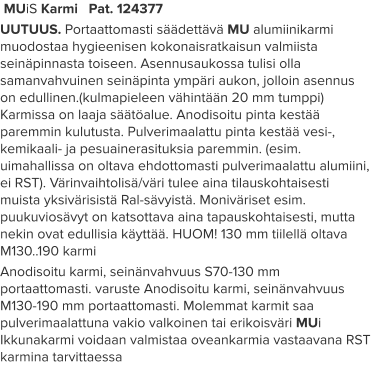

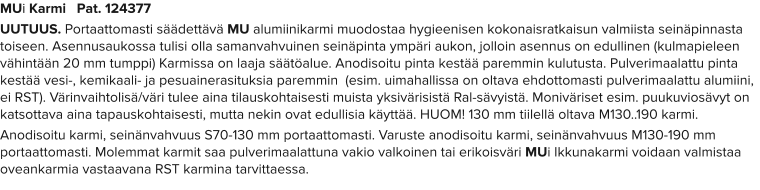

Luonnonväriin anodisoitu MU alumiiniprofiili.
Säädettävä kiinnitys leveys +60, -15 mm, korkeus
+60, -15 mm ja seinänvahvuus S70-130 mm,
portaattomasti
Luonnonväriin anodisoitu MU alumiiniprofiili.
Säädettävä kiinnitys leveys +60, -15 mm, korkeus
+60, -15 mm ja seinänvahvuus M130-190 mm,
portaattomasti
Pulverimaalattu valkoinen Ral 9010 MU
alumiiniprofiili. Säädettävä kiinnitys ja
seinänvahvuus S70-130 mm
Pulverimaalattu valkoinen Ral 9010 MU
alumiiniprofiili. Säädettävä kiinnitys ja
seinänvahvuus M130-190 mm
Pulverimaalattu erikoisväriin Ral? MU
alumiiniprofiili. Säädettävä kiinnitys ja
seinänvahvuus S70-130 mm
Pulverimaalattu erikoisväriin Ral? MU
alumiiniprofiili. Säädettävä kiinnitys ja
seinänvahvuus M130-190 mm
MUiS LvAnod. Karmi
MUiM LvAnod. Karmi
MUiS Vpm. Karmi
MUiM Vpm. Karmi
MUiS Vpm. ERIKOISVÄRINEN
pm Karmi RAL?
MUiM Vpm. ERIKOISVÄRINEN
pm Karmi RAl?

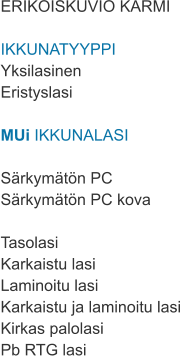

ERIKOISKUVIO KARMI
IKKUNATYYPPI
Yksilasinen

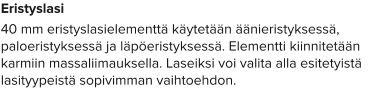

Eristyslasi

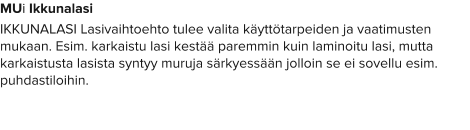

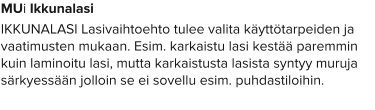

MUi IKKUNALASI
Särkymätön PC
Särkymätön PC kova
Tasolasi

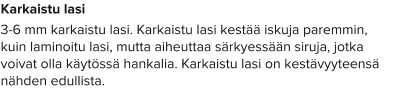

Karkaistu lasi
Laminoitu lasi
Karkaistu ja laminoitu lasi
Kirkas palolasi
Pb RTG lasi

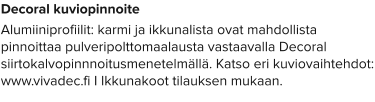

Decoral kuviopinnoite, puukuviot
3-25 mm lasi, tai lasi-elmenetti 15*15*2
kulmalasilista nauhaliimakiinnityksellä
40 mm erityslasielementti mustalla
massaliimasaumalla
3 tai 5 mm polycarbonat, 15*15*2 kulmalasilista
nauhaliimakiinnityksellä
6 mm kovapintainen polycarbonat-ikkuna
200*500 tai haluttu koko, 15*15*2 kulmalasilista
nauhaliimakiinnityksellä
3-10 mm tasolasi, 15*15*2 kulmalasilista
nauhaliimakiinnityksellä
3-10 mm karkaistu lasi, 15*15*2 kulmalasilista n
auhaliimakiinnityksellä
10 mm laminoitu lasi, 15*15*2 kulmalasilista n
auhaliimakiinnityksellä
10 mm laminoitu ja karkaistu lasi, 15*15*2
kulmalasilista nauhaliimakiinnityksellä
Palonkestävä kirkas lasi, 40 mm palolasielementti,
mustalla massaliimasaumalla
Pb 1…3 mm lyijyarvon RTG Röntgenlasi,
15*15*2 kulmalasilista nauhaliimakiinnityksellä

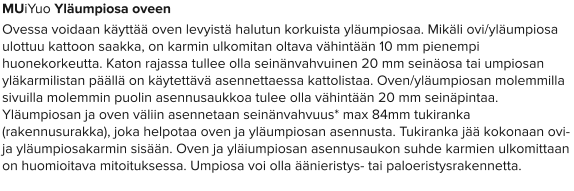

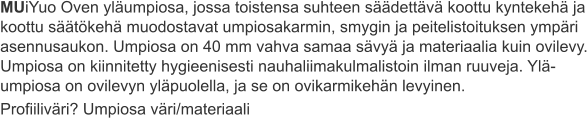

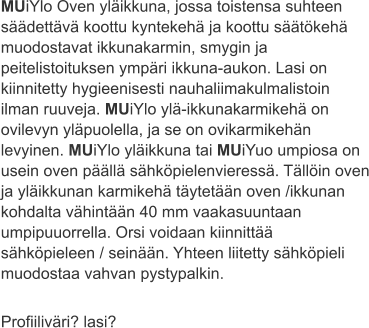

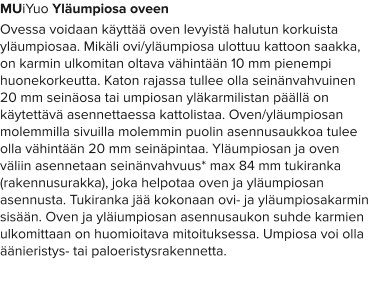

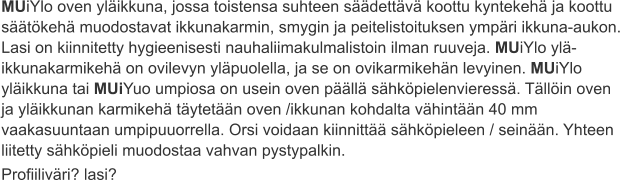

MUiY Yläikkuna oveen
Ovessa voidaan käyttää oven levyistä halutun korkuista
yläikkunaa. Mikäli ovi/yläikkuna ulottuu kiinteään kattoon
saakka, on karmin ulkomitan oltava vähintään 10 mm
pienempi huonekorkeutta. Katon rajassa tulee olla
seinänvahvuinen 20 mm seinäosa tai on käytettävä
asennettaessa aukossa 20 mm ortta. Oven/yläikkunan
molemmilla sivuilla molemmin puolin asennusaukkoa tulee
olla vähintään 20 mm seinäpintaa. Yläikkunan ja oven
väliin asennetaan seinänvahvuus*max 84 mm tukiranka
(asennusurakka), joka helpottaa oven ja yläikkunan
asennusta. Tukiranka jää kokonaan ovi- ja yläikkuna-
karmin sisään. Oven ja yläikkunan asennusaukon suhde
karmien ulkomittaan on huomioitava mitoituksessa. Ikkuna
voi olla äänieristys- tai paloeristysrakennetta, jolloin
palorakentta määritettäessä valmistaja huomioi ja
dokumentoi koko ikkuna-ovi-sp-elementin palon-
kestävyyden.
