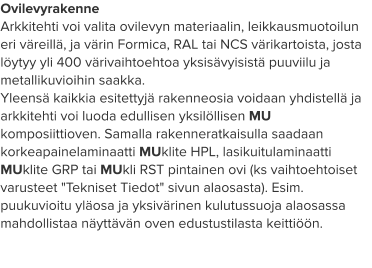

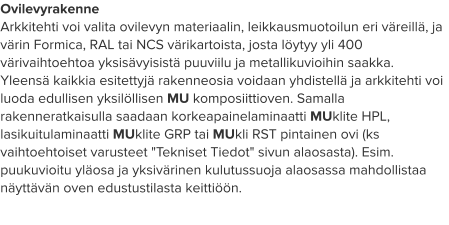

Ovilevyrakenne Arkkitehti voi valita ovilevyn materiaalin, leikkausmuotoilun eri väreillä, ja värin Formica, RAL tai NCS värikartoista, josta löytyy yli 400 värivaihtoehtoa yksisävyisistä puuviilu ja metallikuvioihin saakka. Yleensä kaikkia esitettyjä rakenneosia voidaan yhdistellä ja arkkitehti voi luoda edullisen yksilöllisen MU komposiittioven. Samalla rakenneratkaisulla saadaan korkeapainelaminaatti MUklite HPL, lasikuitulaminaatti MUklite GRP tai MUkli RST pintainen ovi (ks vaihtoehtoiset varusteet "Tekniset Tiedot" sivun alaosasta). Esim. puukuvioitu yläosa ja yksivärinen kulutussuoja alaosassa mahdollistaa näyttävän oven edustustilasta keittiöön.

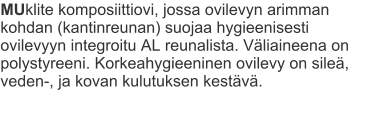

Kantinreunalista Oven arin kohta kovasssa käytössä on kantinreuna. MUklite liukuovessa on vakiona hygieenisesti ovirakenteeseen integroitu vankka 6 mm alumiinireunalista 4*40, vaikka ovilevyn pintalevynä olisi lasikuitulaminaatti. Ympärilaminoidussa perinteisessä laskuitulaminaattiovessa joudutaan käyttämään ovilevyn päälle liimattavaa kantinsuojalistaa, jotta päästäisiin yhtä lujaan rakenteesen. Anodisoitu alumiini kestää maalattua paremmin kulutusta. Pulverimaalattu kestää vesi-, kemikaali- ja pesuainerasituksia paremmin. (esim. uimahallissa oltava ehdottomasti pulverimaalattu, ei RST). AL reunalista voidaan pulveripolttomaalata kaikkiin RAL-värisävyihin. Yleensä kantinreuna maalataan karmin värisävyyn. RAL 9010 valkoinen soveltuu MU vakiovalkoisten ovilevyvärien kanssa. Reunalista voi olla myös Decoral kuviopinnoitettu. Katso karmivärit.

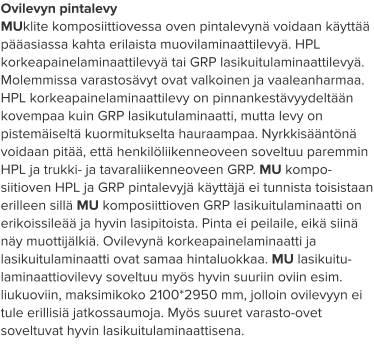

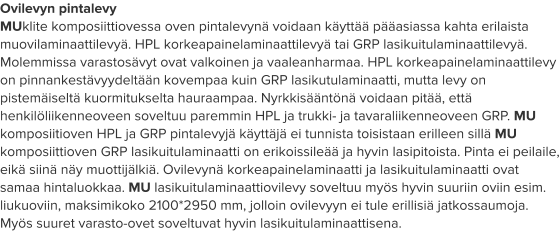

Ovilevyn pintalevy MUklite komposiittiovessa oven pintalevynä voidaan käyttää pääasiassa kahta erilaista muovilaminaattilevyä. HPL korkeapainelaminaattilevyä tai GRP lasikuitulaminaattilevyä. Molemmissa varastosävyt ovat valkoinen ja vaaleanharmaa. HPL korkeapainelaminaattilevy on pinnankestävyydeltään kovempaa kuin GRP lasikutulaminaatti, mutta levy on pistemäiseltä kuormitukselta hauraampaa. Nyrkkisääntönä voidaan pitää, että henkilöliikenneoveen soveltuu paremmin HPL ja trukki- ja tavaraliikenneoveen GRP. MU kompo-siitioven HPL ja GRP pintalevyjä käyttäjä ei tunnista toisistaan erilleen sillä MU komposiittioven GRP lasikuitulaminaatti on erikoissileää ja hyvin lasipitoista. Pinta ei peilaile, eikä siinä näy muottijälkiä. Ovilevynä korkeapainelaminaatti ja lasikuitulaminaatti ovat samaa hintaluokkaa. MU lasikuitu-laminaattiovilevy soveltuu myös hyvin suuriin oviin esim. liukuoviin, maksimikoko 2100*2950 mm, jolloin ovilevyyn ei tule erillisiä jatkossaumoja. Myös suuret varasto-ovet soveltuvat hyvin lasikuitulaminaattisena.

Vedin Vedin tarvisee aina vahvikkeen kiinnityskohtaan. Vahvike laitetaan oven sisään valmisettaessa. Yleensä liukuovi tulee seinäpinnan päälle, mutta mikäli ovilevy halutaan upottaa seinän sisään, voidaan ovessa käyttää liukuoven kantinreuna piilovedintä esim. 939332 CR. Toisen puolen seinäpintalevy tulisi tällöin olla ruuvikiinnityksellä huollon vuoksi. Pintavetimeksi voidaan valita muukin vedinmalli, jolloin kiinnitys ovilevyyn täytyy tarkistaa tapauskohtaisesti. Vakiona MUkli-liukuovessa on kuppivedin molemminpuolin. Lanka /Kuppi Lankavetimelle merkitään tehtaalla HPL vahvikepaikka maalarinteipillä ovilevyyn. Vasta vetimen asentaja työmaalla poistaa merkitäteipin. Kiinnitysreikä vain 0,5 mm piempi kuin ruuvin halkaisija (yleisruuvi/HPL). Kiinnityksessä voidaan käyttää myös konekierrettä ja koneruuvia lanka / lanka Läpikiinnityksessä voidaan käytää ovilevyn vahvuisia asennusholkkeja. varuste RST lanka / kuppi Lankavetimelle merkitään tehtaalla HPL vahvikepaikka maalarinteipillä ovilevyyn. Vasta vetimen asentaja työmaalla poistaa merkitäteipin. Kiinnitysreikä vain 0,5 mm piempi kuin ruuvin halkaisija (yleisruuvi/HPL). Kiinnityksessä voidaan käyttää myös konekierrettä ja koneruuvia

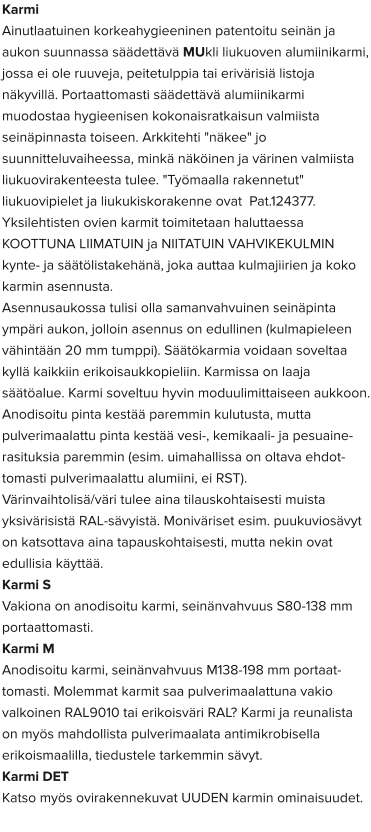

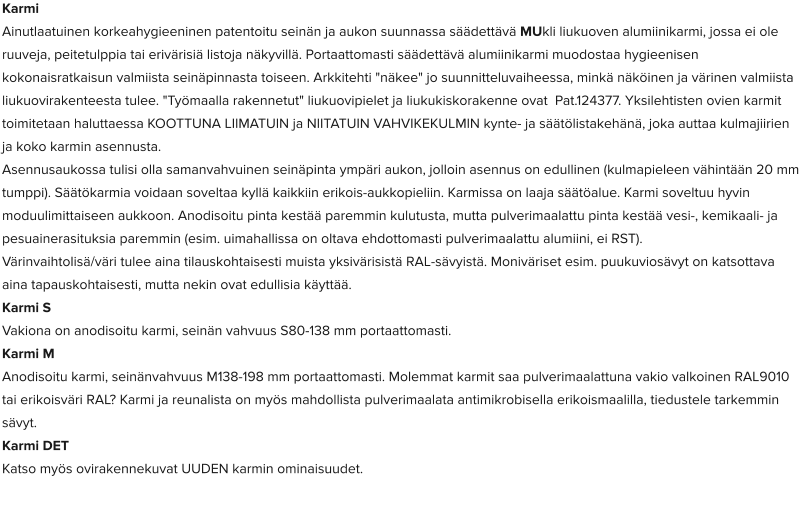

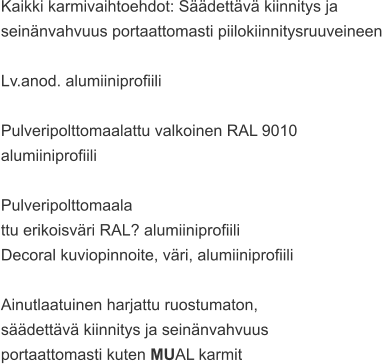

Karmi Ainutlaatuinen korkeahygieeninen patentoitu seinän ja aukon suunnassa säädettävä MUkli liukuoven alumiinikarmi, jossa ei ole ruuveja, peitetulppia tai erivärisiä listoja näkyvillä. Portaattomasti säädettävä alumiinikarmi muodostaa hygieenisen kokonaisratkaisun valmiista seinäpinnasta toiseen. Arkkitehti "näkee" jo suunnitteluvaiheessa, minkä näköinen ja värinen valmiista liukuovirakenteesta tulee. "Työmaalla rakennetut" liukuovipielet ja liukukiskorakenne ovat Pat.124377. Yksilehtisten ovien karmit toimitetaan haluttaessa KOOTTUNA LIIMATUIN ja NIITATUIN VAHVIKEKULMIN kynte- ja säätölistakehänä, joka auttaa kulmajiirien ja koko karmin asennusta. Asennusaukossa tulisi olla samanvahvuinen seinäpinta ympäri aukon, jolloin asennus on edullinen (kulmapieleen vähintään 20 mm tumppi). Säätökarmia voidaan soveltaa kyllä kaikkiin erikoisaukkopieliin. Karmissa on laaja säätöalue. Karmi soveltuu hyvin moduulimittaiseen aukkoon. Anodisoitu pinta kestää paremmin kulutusta, mutta pulverimaalattu pinta kestää vesi-, kemikaali- ja pesuaine-rasituksia paremmin (esim. uimahallissa on oltava ehdot-tomasti pulverimaalattu alumiini, ei RST). Värinvaihtolisä/väri tulee aina tilauskohtaisesti muista yksivärisistä RAL-sävyistä. Moniväriset esim. puukuviosävyt on katsottava aina tapauskohtaisesti, mutta nekin ovat edullisia käyttää. Karmi S Vakiona on anodisoitu karmi, seinänvahvuus S80-138 mm portaattomasti. Karmi M Anodisoitu karmi, seinänvahvuus M138-198 mm portaat-tomasti. Molemmat karmit saa pulverimaalattuna vakio valkoinen RAL9010 tai erikoisväri RAL? Karmi ja reunalista on myös mahdollista pulverimaalata antimikrobisella erikoismaalilla, tiedustele tarkemmin sävyt. Karmi DET Katso myös ovirakennekuvat UUDEN karmin ominaisuudet.

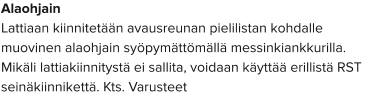

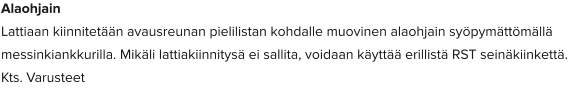

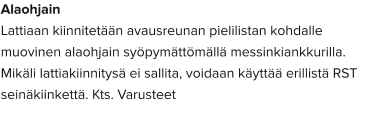

Alaohjain Lattiaan kiinnitetään avausreunan pielilistan kohdalle muovinen alaohjain syöpymättömällä messinkiankkurilla. Mikäli lattiakiinnitysä ei sallita, voidaan käyttää erillistä RST seinäkiinkettä. Kts. Varusteet

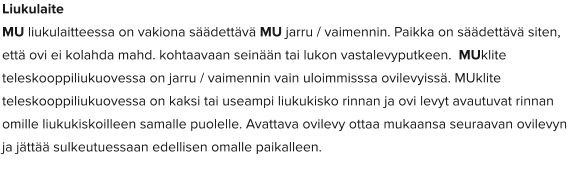

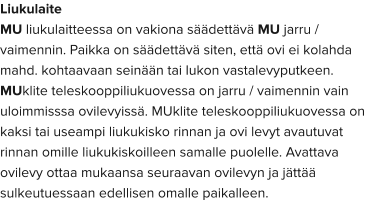

Liukulaite MU liukulaitteessa on vakiona säädettävä MU jarru / vaimennin. Paikka on säädettävä siten, että ovi ei kolahda mahd. kohtaavaan seinään tai lukon vastalevyputkeen. MUklite teleskooppiliukuovessa on jarru / vaimennin vain uloimmisssa ovilevyissä. MUklite teleskooppiliukuovessa on kaksi tai useampi liukukisko rinnan ja ovi levyt avautuvat rinnan omille liukukiskoilleen samalle puolelle. Avattava ovilevy ottaa mukaansa seuraavan ovilevyn ja jättää sulkeutuessaan edellisen omalle paikalleen.

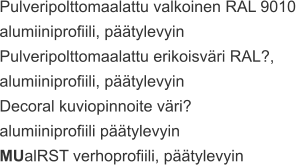

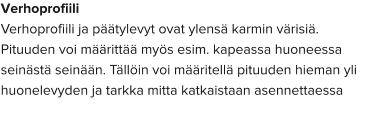

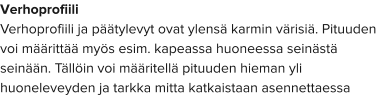

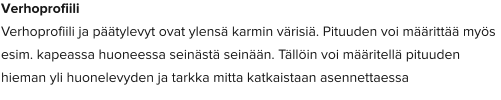

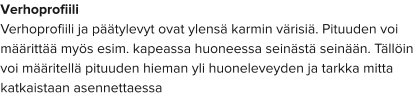

Verhoprofiili Verhoprofiili ja päätylevyt ovat ylensä karmin värisiä. Pituuden voi määrittää myös esim. kapeassa huoneessa seinästä seinään. Tällöin voi määritellä pituuden hieman yli huonelevyden ja tarkka mitta katkaistaan asennettaessa

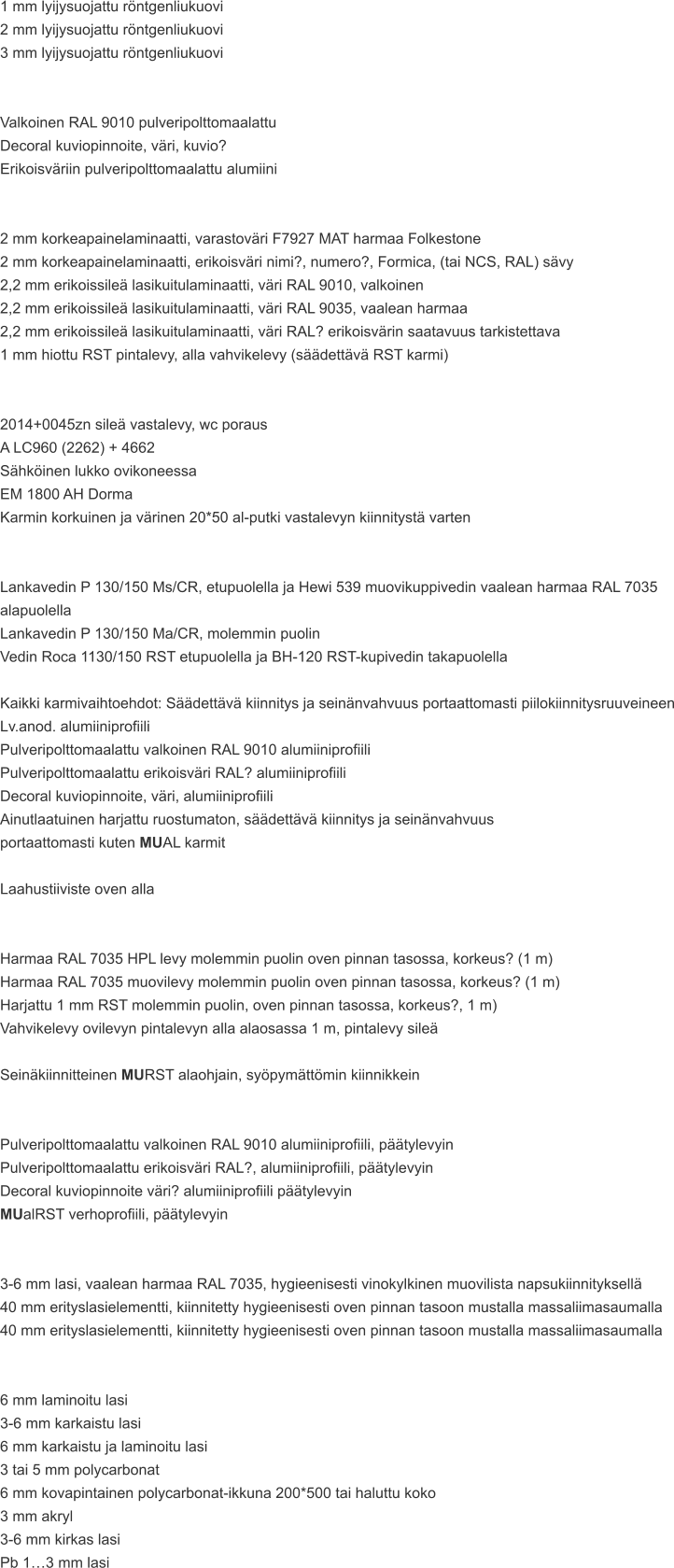

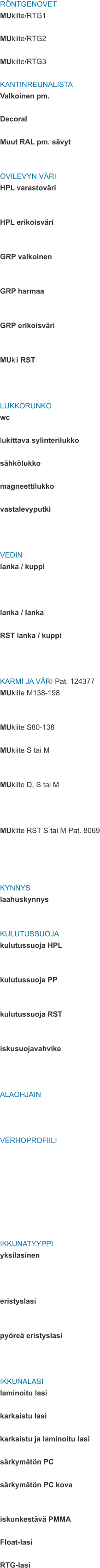

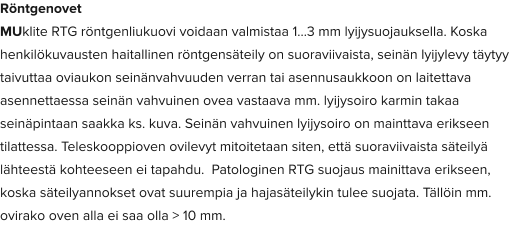

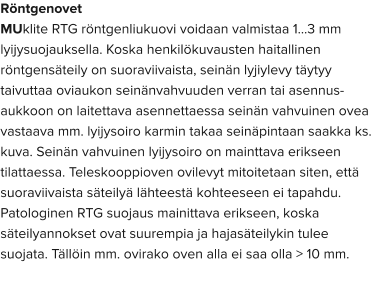

Röntgenovet MUklite RTG röntgenliukuovi voidaan valmistaa 1…3 mm lyijysuojauksella. Koska henkilökuvausten haitallinen röntgensäteily on suoraviivaista, seinän lyjiylevy täytyy taivuttaa oviaukon seinänvahvuuden verran tai asennus-aukkoon on laitettava asennettaessa seinän vahvuinen ovea vastaava mm. lyijysoiro karmin takaa seinäpintaan saakka ks. kuva. Seinän vahvuinen lyijysoiro on mainttava erikseen tilattaessa. Teleskooppioven ovilevyt mitoitetaan siten, että suoraviivaista säteilyä lähteestä kohteeseen ei tapahdu. Patologinen RTG suojaus mainittava erikseen, koska säteilyannokset ovat suurempia ja hajasäteilykin tulee suojata. Tällöin mm. ovirako oven alla ei saa olla > 10 mm.

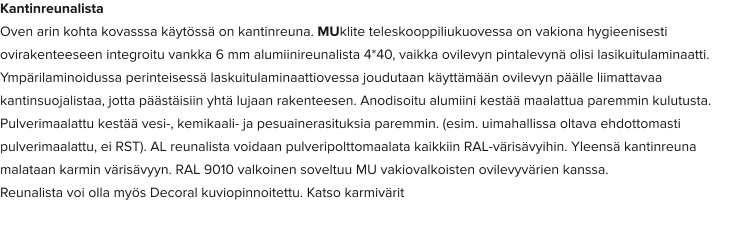

Kantinreunalista Oven arin kohta kovasssa käytössä on kantinreuna. MUklite teleskooppiliukuovessa on vakiona hygieenisesti ovirakenteeseen integroitu vankka 6 mm alumiinireunalista 4*40, vaikka ovilevyn pintalevynä olisi lasikuitulaminaatti. Ympärilaminoidussa perinteisessä laskuitulaminaattiovessa joudutaan käyttämään ovilevyn päälle liimattavaa kantinsuojalistaa, jotta päästäisiin yhtä lujaan rakenteesen. Anodisoitu alumiini kestää maalattua paremmin kulutusta. Pulverimaalattu kestää vesi-, kemikaali- ja pesuainerasituksia paremmin. (esim. uimahallissa oltava ehdottomasti pulverimaalattu, ei RST). AL reunalista voidaan pulveripolttomaalata kaikkiin RAL-värisävyihin. Yleensä kantinreuna malataan karmin värisävyyn. RAL 9010 valkoinen soveltuu MU vakiovalkoisten ovilevyvärien kanssa. Reunalista voi olla myös Decoral kuviopinnoitettu. Katso karmivärit

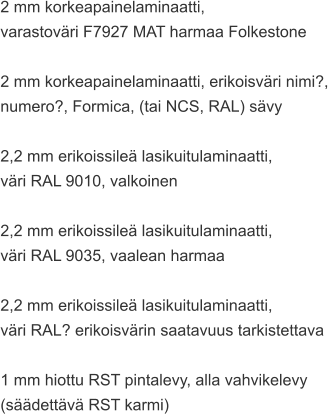

HPL varastoväri Korkeapainelaminaatti 2 mm HPL vakioväri on Formica F1040 MAT Valkoinen Albino ja myös Korkeapainelaminaatti 2 mm HPL varastoväri F7927 MAT Harmaa Folkestone

HPL erikoisvärit Formica värikartan mukaan. Vaihtoehtoina ovat yksiväriset tai kuviolliset puu-, kivi- ym. kuviopinnat. Katso myös törmäyssuojavaihtoehdot.

GRP valkoinen Ovilevyn pintalevynä 2,2 mm erikoissileä, valkoinen RAL 9010 GRP lasikuitulaminaatti. Varastosävy

GRP harmaa Ovilevyn pintalevynä 2,2 mm erikoissileä, vaalean harmaa RAL 7035 GRP lasikuitulaminaatti. Varastosävy.

GRP erikoisväri Ovilevyn pintalevynä 2,2 mm erikoissileä,erikoisväri RAL 7? GRP lasikuitulaminaatti. Värit yksivärisiä. Sävyn saantimahdollisuus tarkistettava.

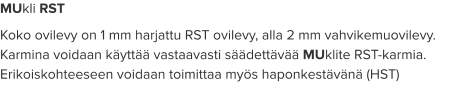

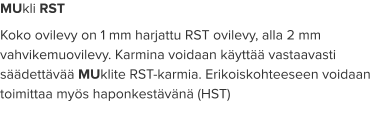

MUkli RST Koko ovilevy on 1 mm harjattu RST ovilevy, alla 2 mm vahvikemuovilevy. Karmina voidaan käyttää vastaavasti säädettävää MUklite RST-karmia. Erikoiskohteeseen voidaan toimittaa myös haponkestävänä (HST)

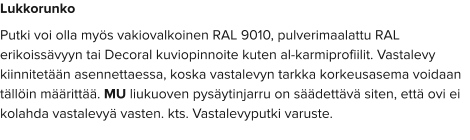

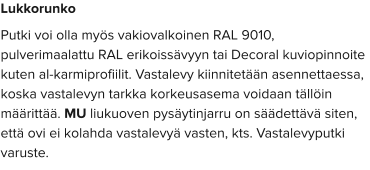

Lukkorunko Putki voi olla myös vakiovalkoinen RAL 9010, pulverimaalattu RAL erikoissävyyn tai Decoral kuviopinnoite kuten al-karmiprofiilit. Vastalevy kiinnitetään asennettaessa, koska vastalevyn tarkka korkeusasema voidaan tällöin määrittää. MU liukuoven pysäytinjarru on säädettävä siten, että ovi ei kolahda vastalevyä vasten, kts. Vastalevyputki varuste.

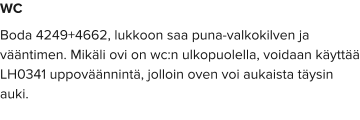

WC Boda 4249+4662, lukkoon saa puna-valkokilven ja vääntimen. Mikäli ovi on wc:n ulkopuolella, voidaan käyttää LH0341 uppoväännintä, jolloin oven voi aukaista täysin auki.

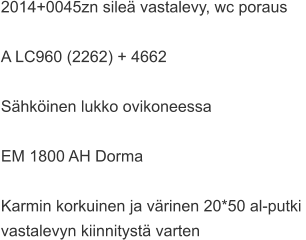

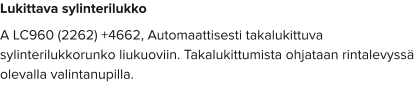

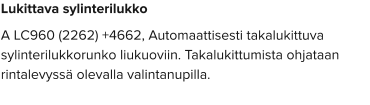

Lukittava sylinterilukko A LC960 (2262) +4662, Automaattisesti takalukittuva sylinterilukkorunko liukuoviin. Takalukittumista ohjataan rintalevyssä olevalla valintanupilla.

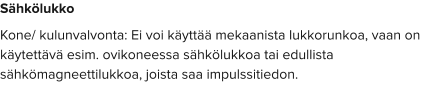

Sähkölukko Kone/ kulunvalvonta: Ei voi käyttää mekaanista lukkorunkoa, vaan on käytettävä esim. ovikoneessa sähkölukkoa tai edullista sähkömagneettilukkoa, joista saa impulssitiedon.

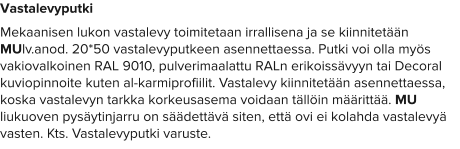

Vastalevyputki Mekaanisen lukon vastalevy toimitetaan irrallisena ja se kiinnitetään MUlv.anod. 20*50 vastalevyputkeen asennettaessa. Putki voi olla myös vakiovalkoinen RAL 9010, pulverimaalattu RALn erikoissävyyn tai Decoral kuviopinnoite kuten al-karmiprofiilit. Vastalevy kiinnitetään asennettaessa, koska vastalevyn tarkka korkeusasema voidaan tällöin määrittää. MU liukuoven pysäytinjarru on säädettävä siten, että ovi ei kolahda vastalevyä vasten. Kts. Vastalevyputki varuste.

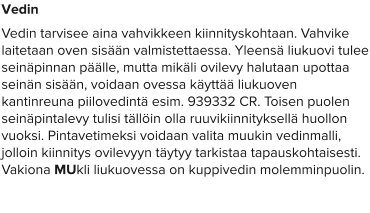

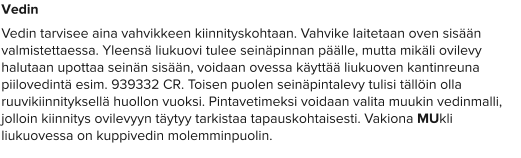

Vedin Vedin tarvisee aina vahvikkeen kiinnityskohtaan. Vahvike laitetaan oven sisään valmistettaessa. Yleensä liukuovi tulee seinäpinnan päälle, mutta mikäli ovilevy halutaan upottaa seinän sisään, voidaan ovessa käyttää liukuoven kantinreuna piilovedintä esim. 939332 CR. Toisen puolen seinäpintalevy tulisi tällöin olla ruuvikiinnityksellä huollon vuoksi. Pintavetimeksi voidaan valita muukin vedinmalli, jolloin kiinnitys ovilevyyn täytyy tarkistaa tapauskohtaisesti. Vakiona MUkli liukuovessa on kuppivedin molemminpuolin.

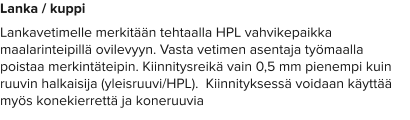

Lanka / kuppi Lankavetimelle merkitään tehtaalla HPL vahvikepaikka maalarinteipillä ovilevyyn. Vasta vetimen asentaja työmaalla poistaa merkintäteipin. Kiinnitysreikä vain 0,5 mm pienempi kuin ruuvin halkaisija (yleisruuvi/HPL). Kiinnityksessä voidaan käyttää myös konekierrettä ja koneruuvia

Lanka / lanka Läpikiinnityksessä voidaan käytää ovilevyn vahvuisia asennusholkkeja

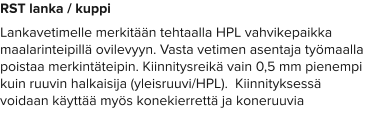

RST lanka / kuppi Lankavetimelle merkitään tehtaalla HPL vahvikepaikka maalarinteipillä ovilevyyn. Vasta vetimen asentaja työmaalla poistaa merkintäteipin. Kiinnitysreikä vain 0,5 mm pienempi kuin ruuvin halkaisija (yleisruuvi/HPL). Kiinnityksessä voidaan käyttää myös konekierrettä ja koneruuvia

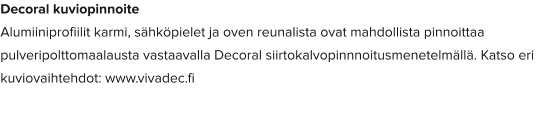

Decoral kuviopinnoite Alumiiniprofiilit karmi, sähköpielet ja oven reunalista ovat mahdollista pinnoittaa pulveripolttomaalausta vastaavalla Decoral siirtokalvopinnnoitusmenetelmällä. Katso eri kuviovaihtehdot: www.vivadec.fi

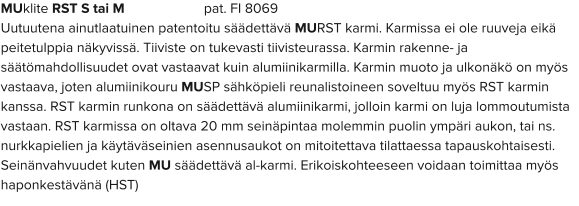

MUklite RST S tai M pat. FI 8069 Uutuutena ainutlaatuinen patentoitu säädettävä MURST karmi. Karmissa ei ole ruuveja eikä peitetulppia näkyvissä. Tiiviste on tukevasti tiivisteurassa. Karmin rakenne- ja säätömahdollisuudet ovat vastaavat kuin alumiinikarmilla. Karmin muoto ja ulkonäkö on myös vastaava, joten alumiinikouru MUSP sähköpieli reunalistoineen soveltuu myös RST karmin kanssa. RST karmin runkona on säädettävä alumiinikarmi, jolloin karmi on luja lommoutumista vastaan. RST karmissa on oltava 20 mm seinäpintaa molemmin puolin ympäri aukon, tai ns. nurkkapielien ja käytäväseinien asennusaukot on mitoitettava tilattaessa tapauskohtaisesti. Seinänvahvuudet kuten MU säädettävä al-karmi. Erikoiskohteeseen voidaan toimittaa myös haponkestävänä (HST)

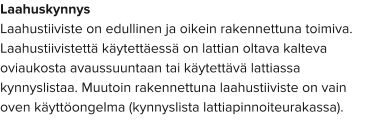

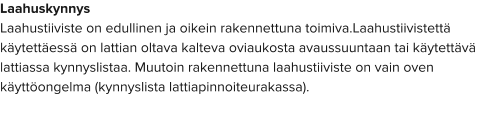

Laahuskynnys Laahustiiviste on edullinen ja oikein rakennettuna toimiva. Laahustiivistettä käytettäessä on lattian oltava kalteva oviaukosta avaussuuntaan tai käytettävä lattiassa kynnyslistaa. Muutoin rakennettuna laahustiiviste on vain oven käyttöongelma (kynnyslista lattiapinnoiteurakassa).

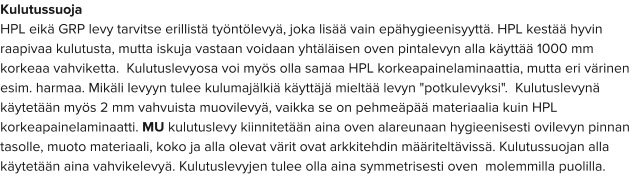

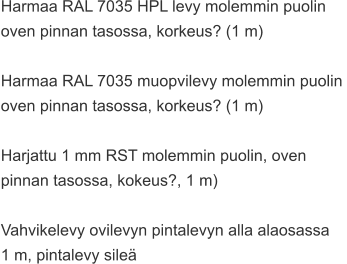

Kulutussuoja HPL eikä GRP levy tarvitse erillistä työntölevyä, joka lisää vain epähygieenisyyttä. HPL kestää hyvin raapivaa kulutusta, mutta iskuja vastaan voidaan yhtäläisen oven pintalevyn alla käyttää 1000 mm korkeaa vahviketta. Kulutuslevyosa voi myös olla samaa HPL korkeapainelaminaattia, mutta eri värinen esim. harmaa. Mikäli levyyn tulee kulumajälkiä käyttäjä mieltää levyn "potkulevyksi". Kulutuslevynä käytetään myös 2 mm vahvuista muovilevyä, vaikka se on pehmeäpää materiaalia kuin HPL korkeapainelaminaatti. MU kulutuslevy kiinnitetään aina oven alareunaan hygieenisesti ovilevyn pinnan tasolle, muoto, materiaali, koko ja alla olevat värit ovat arkkitehdin määriteltävissä. Kulutussuojan alla käytetään aina vahvikelevyä. Kulutuslevyjen tulee olla aina symmetrisesti oven molemmilla puolilla.

Kulutussuoja HPL Ovilevyn alaosassa F7927 MAT Harmaa Folkestone (~RAL 7035) ( tai muu Formica-väri) HPL levy esim. 1 m korkea.

Kulutussuoja RST Harjattu 1 mm RST levy esim. 1 m korkea, alla vahvikelevy.

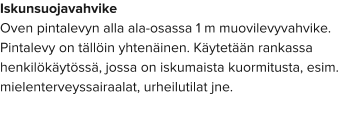

Iskunsuojavahvike Oven pintalevyn alla ala-osassa 1 m muovilevyvahvike. Pintalevy on tällöin yhtenäinen. Käytetään rankassa henkilökäytössä, jossa on iskumaista kuormitusta, esim. mielenterveyssairaalat, urheilutilat jne.

Ikkunatyyppi Pikkuikkuna on 200* 500, muut koot tilauksen mukaan. Ovilevyn reunoilla tulee olla ehjä ovilevypinta vähintään 130 mm ympäriinsä ja katsojan keskikorkeus 1500 lattiasta. Ikkuna merkitään leveys*korkeus (b*h).

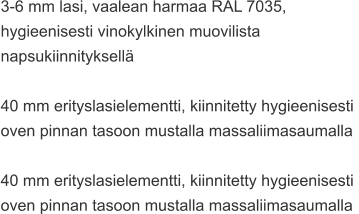

Yksilasinen 3-6 mm lasi kiinnitys vinopintaisin muovilistoin RAL 9075 vaalea harmaa. Riittää yleensä keittiöhygienian tasoon. Ikkunalista kiinnitetään "näpsyliitoksella" ilman ruuveja.

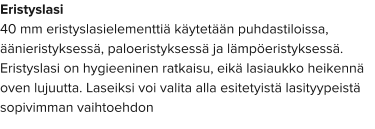

Eristyslasi 40 mm eristyslasielementtiä käytetään puhdastiloissa, äänieristyksessä, paloeristyksessä ja lämpöeristyksessä. Eristyslasi on hygieeninen ratkaisu, eikä lasiaukko heikennä oven lujuutta. Laseiksi voi valita alla esitetyistä lasityypeistä sopivimman vaihtoehdon

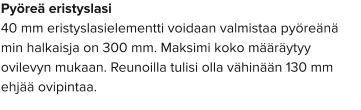

Pyöreä eristyslasi 40 mm eristyslasielementti voidaan valmistaa pyöreänä min halkaisja on 300 mm. Maksimi koko määräytyy ovilevyn mukaan. Reunoilla tulisi olla vähinään 130 mm ehjää ovipintaa.

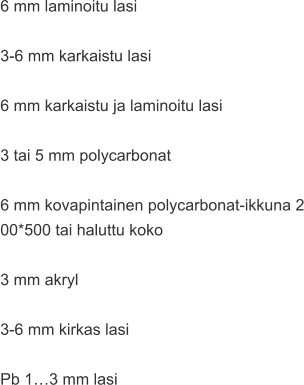

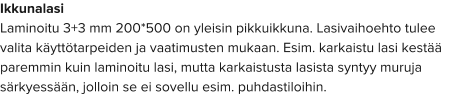

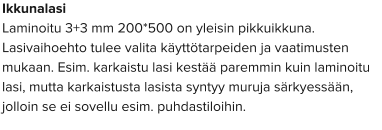

Ikkunalasi Laminoitu 3+3 mm 200*500 on yleisin pikkuikkuna. Lasivaihoehto tulee valita käyttötarpeiden ja vaatimusten mukaan. Esim. karkaistu lasi kestää paremmin kuin laminoitu lasi, mutta karkaistusta lasista syntyy muruja särkyessään, jolloin se ei sovellu esim. puhdastiloihin.

Laminoitu lasi 6 mm laminoitu lasi valmistetaan esim. 3+3 laseista. On huomioitava, että 3+3 mm laminoitu lasi kestää suunnilleen vain saman iskun kuin 3 mm lasi, mutta on särkyessään turvallinen. Särkyessään saattaa irrota pieniä liuskeita

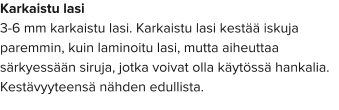

Karkaistu lasi 3-6 mm karkaistu lasi. Karkaistu lasi kestää iskuja paremmin, kuin laminoitu lasi, mutta aiheuttaa särkyessään siruja, jotka voivat olla käytössä hankalia. Kestävyyteensä nähden edullista.

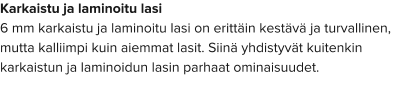

Karkaistu ja laminoitu lasi 6 mm karkaistu ja laminoitu lasi on erittäin kestävä ja turvallinen, mutta kalliimpi kuin aiemmat lasit. Siinä yhdistyvät kuitenkin karkaistun ja laminoidun lasin parhaat ominaisuudet.

Särkymätön PC Polycarbonat on käytännössä särkymätön. Tavallinen laatu naarmuuntuu kyllä helpommin kuin Akryl. PC saa myös kovapintaisena, jolloin pinnan kestävyys on parmpi kuin Akryl.

Särkymätön PC kova Polycarbonat on käytännössä särkymätön. Kovapintaisen (PC kova) pinnankestävyys on parmpi kuin Akryl.

Float-lasi Float-lasia käytetään vain silloin, kun särkymisvaara ja muut ympäristötekijät sen sallivat.

RTG-lasi Pb 1..3 mm (lyijyarvon) lasi. Lyijylasi on erittäin kallis ja toimitusaika on aina 6…10 viikkoa. Lyijylasi on ovessa yleensä noin 400*400. Merkitään esim. 6 mm lasi Pb 2 mm
