KOMPOSIITTIOVET rakenne, varusteet, värit

MU k

MUsp ELEMENTTI MUsp ELEMENTIN ASENNUKSESTA MUsp SÄHKÖPIELIRAKENNE MUsp KARMIRAKENNE

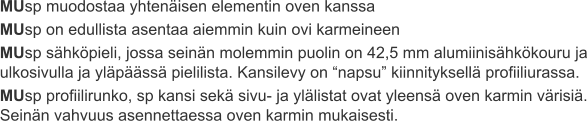

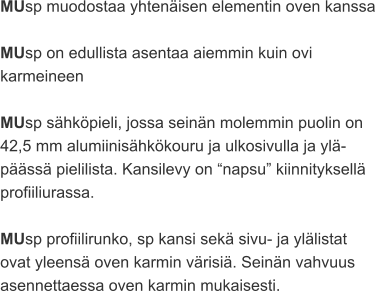

MUsp muodostaa yhtenäisen elementin oven kanssa MUsp on edullista asentaa aiemmin kuin ovi karmeineen MUsp sähköpieli, jossa seinän molemmin puolin on 42,5 mm alumiinisähkökouru ja ulkosivulla ja yläpäässä pielilista. Kansilevy on “napsu” kiinnityksellä profiiliurassa. MUsp profiilirunko, sp kansi sekä sivu- ja ylälistat ovat yleensä oven karmin värisiä. Seinän vahvuus asennettaessa oven karmin mukaisesti.

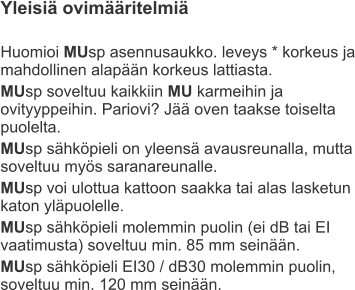

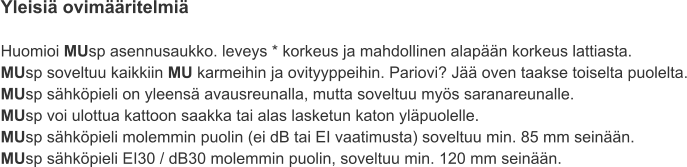

Yleisiä ovimääritelmiä Huomioi MUsp asennusaukko. leveys * korkeus ja mahdollinen alapään korkeus lattiasta. MUsp soveltuu kaikkiin MU karmeihin ja ovityyppeihin. Pariovi? Jää oven taakse toiselta puolelta. MUsp sähköpieli on yleensä avausreunalla, mutta soveltuu myös saranareunalle. MUsp voi ulottua kattoon saakka tai alas lasketun katon yläpuolelle. MUsp sähköpieli molemmin puolin (ei dB tai EI vaatimusta) soveltuu min. 85 mm seinään. MUsp sähköpieli EI30 / dB30 molemmin puolin, soveltuu min. 120 mm seinään.

MUsp ELEMENTTEJÄ MUsp RÖNTGENOVESSA MUsp PALO- JA DESIBELIOVESSA MUsp dB / EI MUsp Rw37dBs MUsp EI30 MUsp PROFIILIVÄRIT MUsp lv.anod. MUsp pm.valk. MUsp pm.erikoisväri

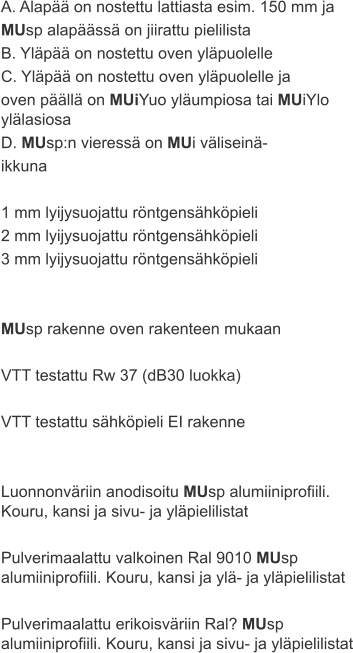

A. Alapää on nostettu lattiasta esim. 150 mm ja MUsp alapäässä on jiirattu pielilista B. Yläpää on nostettu oven yläpuolelle C. Yläpää on nostettu oven yläpuolelle ja oven päällä on MUiYuo yläumpiosa tai MUiYlo ylälasiosa D. MUsp:n vieressä on MUi väliseinäikkuna 1 mm lyijysuojattu röntgensähköpieli 2 mm lyijysuojattu röntgensähköpieli 3 mm lyijysuojattu röntgensähköpieli MUsp rakenne oven rakenteen mukaan VTT testattu Rw 37 (dB30 luokka) VTT testattu sähköpieli EI rakenne Luonnonväriin anodisoitu MUsp alumiiniprofiili. Kouru, kansi ja sivu- ja yläpielilistat Pulverimaalattu valkoinen Ral 9010 MUsp alumiiniprofiili. Kouru, kansi ja ylä- ja yläpielilistat Pulverimaalattu erikoisväriin Ral? MUsp alumiiniprofiili. Kouru, kansi ja sivu- ja yläpielilistat

MUsp elementti Vakiona MUsp on liitettynä oven avausreunaan ja on oven korkuinen. Yläreunan reunalista on sp:ssä ja ovessa samalla korkeudella. Koko rakenne muodostaa yhtenäisen elementin.

MUsp elementin asennuksesta MUsp sähköpieli voidaan asentaa ennen oven asentamista. Tämä on tärkeä ominaisuus, koska sähkäpieli voidaan asentaa sähkötöiden edistymisen mukaan silloin, kun alaslasketut katot ovat vielä avoinna. Ovelle jätetään asennusohjeessa annetun toleranssin mukainen Sähköpieltä asennettaessa on myös asemoitava oven karmin ylälistapielen korkein kohta valmiin pinnoitetun lattian suoruuden mukaan ja asentaa sähköpielen yläpään reunalistan yläreuna oven karmin asemoidun yläreunalinjan tasolle. Sp:n ja oven ylin reuna tulee olla samalla vaakasuoralla, ja sp pystysuorassa. Oven asennuksen yhteydessä on vielä tarkistettava, että sähköpielen kannet avautuvat. Sp:n kantta avattaessa on sp:n rungon päästävä hieman laajenemaan sivusuunnassaan. Sähköpielten väliin asennetaan täytelevy.

MUsp sähköpielirakenne MUsp sähköpielen kouru on vakiona molemmin puolin seinää oven korkuisena. Oven puoleisen kourun reunaan kiinnitetään tehtaalla täyteranka. Oven karmilista kiinnittyy MUsp kourun päälle tukevasti kiinnitysuriin kts. MUsp asennus DET. Toiselle sivulle on kiinnitetty seinän päälle tuleva oven karmipieltä vastaava MUsp reunalista. Reunalistan yläpää on jiirattu ja sp yläpäässä on vastaava reunalista kohdaten oven pielilistan suoralla puskusaumalla. Sähköpielen seinänvahvuus määräytyy oven karmin seinänvahvuuden mukaan.

MUsp karmirakenne MUsp sähköpieli on vakiona oven karmin sävyinen, paitsi RST-oven karmin kanssa. Seinänvahvuus määräytyy ovenkarmin seinänvahvuuden mukaan.

MUsp sähköpielen viereen voidaan liittää MUi väiseinä-ikkuna. Ikkunan ja sp välissä tulee käyttää noin 65*seinänvahuus rankaa, jonka jää kokonaan reunalistojen sisään.

MUsp röntgenovessa MUsp sähköpieli voidaan varustaa 1..3 mm röntgensuojauksella, siten että MUsp ja ovi täyttävät RTG vaatimuksen. RTG-Pieli on asennettava MU/RTG asennusohjeen mukaan.

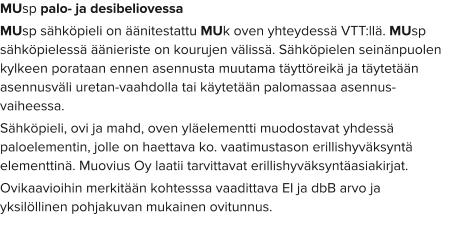

MUsp palo- ja desibeliovessa MUsp sähköpieli on äänitestattu MUk oven yhteydessä VTT:llä. MUsp sähköpielessä äänieriste on kourujen välissä. Sähköpielen seinänpuolen kylkeen porataan ennen asennusta muutama täyttöreikä ja täytetään asennusväli uretan-vaahdolla tai käytetään palomassaa asennus-vaiheessa. Sähköpieli, ovi ja mahd, oven yläelementti muodostavat yhdessä paloelementin, jolle on haettava ko. vaatimustason erillishyväksyntä elementtinä. Muovius Oy laatii tarvittavat erillishyväksyntäasiakirjat. Ovikaavioihin merkitään kohtesssa vaadittava EI ja dbB arvo ja yksilöllinen pohjakuvan mukainen ovitunnus.

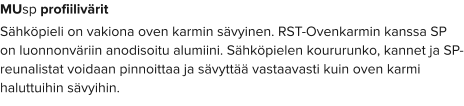

MUsp profiilivärit Sähköpieli on vakiona oven karmin sävyinen. RST-Ovenkarmin kanssa SP on luonnonväriin anodisoitu alumiini. Sähköpielen koururunko, kannet ja SP-reunalistat voidaan pinnoittaa ja sävyttää vastaavasti kuin oven karmi haluttuihin sävyihin.

MU sp

Etusivu
Yritys
Uutuudet
Komposiittiovet
Referenssit
Levyt ja tarvikkeet
Yhteystiedot

MUsp sähköpielen yläpää jatkuu karmin yläpäästä MUiYlo ylälasiosan tai MUiYuo yläumpiosan pielilistan yläreunaan.

MUsp sähköpielen viereen voidaan liittää MUi väiseinäikkuna. Ikkunan ja sp välissä tulee käyttää noin 65*seinänvahuus rankaa, jonka jää kokonaan reunalistojen sisään.

MUsp RÖNTGENOVISSA MUsp sähköpieli voidaan varustaa 1..3 mm röntgensuojauksella, siten että MUsp ja ovi täyttävät RTG vaatimuksen. RTG-Pieli on asennettava MU/RTG asennusohjeen mukaan.

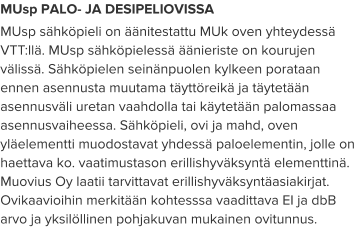

MUsp PALO- JA DESIPELIOVISSA MUsp sähköpieli on äänitestattu MUk oven yhteydessä VTT:llä. MUsp sähköpielessä äänieriste on kourujen välissä. Sähköpielen seinänpuolen kylkeen porataan ennen asennusta muutama täyttöreikä ja täytetään asennusväli uretan vaahdolla tai käytetään palomassaa asennusvaiheessa. Sähköpieli, ovi ja mahd, oven yläelementti muodostavat yhdessä paloelementin, jolle on haettava ko. vaatimustason erillishyväksyntä elementtinä. Muovius Oy laatii tarvittavat erillishyväksyntäasiakirjat. Ovikaavioihin merkitään kohtesssa vaadittava EI ja dbB arvo ja yksilöllinen pohjakuvan mukainen ovitunnus.

MUsp PROFIILIVÄRIT Sähköpieli on vakiona oven karmin sävyinen. RST- Ovenkarmin kanssa SP on luonnonväriin anodisoitu alumiini. Sähköpielen koururunko, kannet ja SP-reunalistat voidaan pinnoittaa ja sävyttää vastaavasti kuin oven karmi haluttuihin sävyihin.

MUsp ELEMENTIN ASENNUKSESTA MUsp sähköpieli voidaan asentaa ennen oven asentamista. Tämä on tärkeä ominaisuus, koska sähkäpieli voidaan asentaa sähkötöiden edistymisen mukaan silloin, kun alaslasketut katot ovat vielä avoinna. Ovelle jätetään asennusohjeessa annetun toleranssin mukainen asennusaukko. Sähköpieltä asennettaessa on myös asemoitava oven karmin ylälistapielen korkein kohta valmiin pinnoitetun lattian suoruuden mukaan ja asentaa sähköpielen yläpään reunalistan yläreuna oven karmin asemoidun yläreunalinjan tasolle. Sp:n ja oven ylin reuna tulee olla samalla vaakasuoralla, ja sp pystysuorassa. Oven asennuksen yhteydessä on vielä tarkistettava, että sähköpielen kannet avautuvat. Sp:n kantta avattaessa on sp:n rungon päästävä hieman laajenemaan sivusuunnassaan. Sähköpielten väliin asennetaan täytelevy tai apuorret seinänvahvuuden mukaan ja pielet liitetään toisiinsa katkaistavan kierretangon avulla.

MUsp KARMIRAKKE MUsp sähköpieli on vakiona oven karmin sävyinen, paitsi RST-oven karmin kanssa. Seinänvahvuus määräytyy ovenkarmin seinänvahvuuden mukaan.
