Ovilevyrakenne Arkkitehti voi valita ovilevyn materiaalin, leikkausmuotoilun eri väreillä ja värin Formica, RAL tai NCS värikartoista, josta löytyy yli 400 värivaihtoehtoa yksisävyisistä puuviilu ja metallikuvioihin saakka. Yleensä kaikkia esitettyjä rakenneosia voidaan yhdistellä ja arkkitehti voi luoda edullisen yksilöllisen MU komposiittioven. Samalla rakenneratkaisulla saadaan korkeapainelaminaatti MUhk HPL, lasikuitulaminaatti MUhk GRP tai MUhk RST pintainen ovi (kts. vaihtoehtoiset varusteet “Tekniset tiedot” sivun alaosasta). Esim. puukuvioitu yläosa ja yksivärinen kulutussuoja alaosassa mahdollistaa näyttävän oven edustustilasta keittiöön.

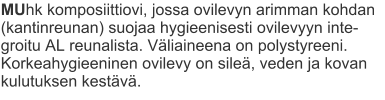

Kantinreunat Oven arin kohta kovassa käytössä on kantinreuna. MUhk heiluriovessa on vakiona hygieenisesti ovirakenteeseen integroitu vankka 6 mm alumiinireunalista 4*40, vaikka ovilevyn pintalevynä olisi lasikuitulaminaatti. Ympärilaminoidussa perinteisessä lasikuitulaminaattiovessa joudutaan käyttämään ovilevyn päälle liimattavaa kantin- suojalistaa, jotta päästäisiin yhtä lujaan reunarakenteeseen. Anodisoitu alumiini kestää maalattua paremmin kulutusta. Pulverimaalattu kestää vesi-, kemikaali- ja pesuaine- rasituksia paremmin (esim. uimahallissa oltava ehdottomasti pulverimaalattu, ei RST). AL reunalista voidaan pulveripolttomaalata kaikkiin RAL-värisävyihin. Yleensä kantin- reuna maalataan karmin värisävyyn. RAL 9010 valkoinen soveltuu MU vakiovalkoisten ovilevyvärien kanssa. Reunalista voi olla myös Decoral kuviopinnoitettu. Katso karmivärit.

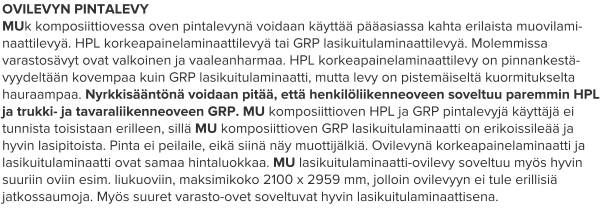

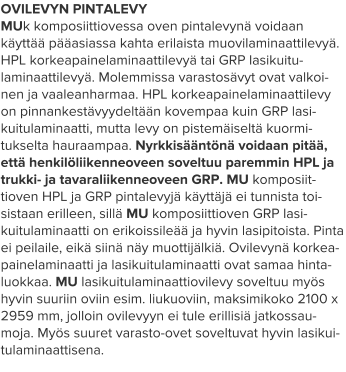

OVILEVYN PINTALEVY MUk komposiittiovessa oven pintalevynä voidaan käyttää pääasiassa kahta erilaista muovilami-naattilevyä. HPL korkeapainelaminaattilevyä tai GRP lasikuitulaminaattilevyä. Molemmissa varastosävyt ovat valkoinen ja vaaleanharmaa. HPL korkeapainelaminaattilevy on pinnankestä-vyydeltään kovempaa kuin GRP lasikuitulaminaatti, mutta levy on pistemäiseltä kuormitukselta hauraampaa. Nyrkkisääntönä voidaan pitää, että henkilöliikenneoveen soveltuu paremmin HPL ja trukki- ja tavaraliikenneoveen GRP. MU komposiittioven HPL ja GRP pintalevyjä käyttäjä ei tunnista toisistaan erilleen, sillä MU komposiittioven GRP lasikuitulaminaatti on erikoissileää ja hyvin lasipitoista. Pinta ei peilaile, eikä siinä näy muottijälkiä. Ovilevynä korkeapainelaminaatti ja lasikuitulaminaatti ovat samaa hintaluokkaa. MU lasikuitulaminaatti-ovilevy soveltuu myös hyvin suuriin oviin esim. liukuoviin, maksimikoko 2100 x 2959 mm, jolloin ovilevyyn ei tule erillisiä jatkossaumoja. Myös suuret varasto-ovet soveltuvat hyvin lasikuitulaminaattisena.

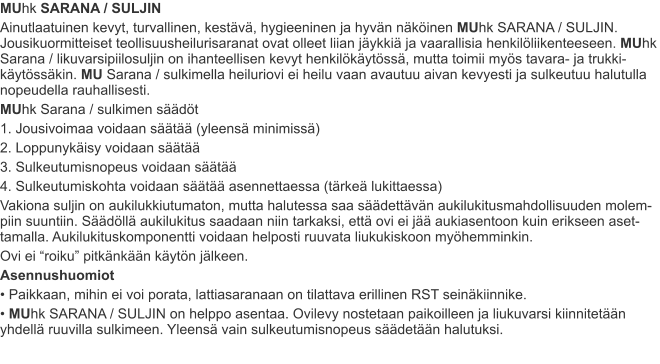

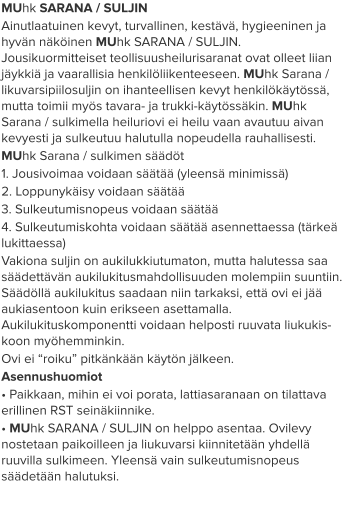

MUhk SARANA / SULJIN Ainutlaatuinen kevyt, turvallinen, kestävä, hygieeninen ja hyvän näköinen MUhk SARANA / SULJIN. Jousikuormitteiset teollisuusheilurisaranat ovat olleet liian jäykkiä ja vaarallisia henkilöliikenteeseen. MUhk Sarana / likuvarsipiilosuljin on ihanteellisen kevyt henkilökäytössä, mutta toimii myös tavara- ja trukki-käytössäkin. MU Sarana / sulkimella heiluriovi ei heilu vaan avautuu aivan kevyesti ja sulkeutuu halutulla nopeudella rauhallisesti. MUhk Sarana / sulkimen säädöt 1. Jousivoimaa voidaan säätää (yleensä minimissä) 2. Loppunykäisy voidaan säätää 3. Sulkeutumisnopeus voidaan säätää 4. Sulkeutumiskohta voidaan säätää asennettaessa (tärkeä lukittaessa) Vakiona suljin on aukilukkiutumaton, mutta halutessa saa säädettävän aukilukitusmahdollisuuden molem-piin suuntiin. Säädöllä aukilukitus saadaan niin tarkaksi, että ovi ei jää aukiasentoon kuin erikseen aset-tamalla. Aukilukituskomponentti voidaan helposti ruuvata liukukiskoon myöhemminkin. Ovi ei “roiku” pitkänkään käytön jälkeen. Asennushuomiot • Paikkaan, mihin ei voi porata, lattiasaranaan on tilattava erillinen RST seinäkiinnike. • MUhk SARANA / SULJIN on helppo asentaa. Ovilevy nostetaan paikoilleen ja liukuvarsi kiinnitetään yhdellä ruuvilla sulkimeen. Yleensä vain sulkeutumisnopeus säädetään halutuksi.

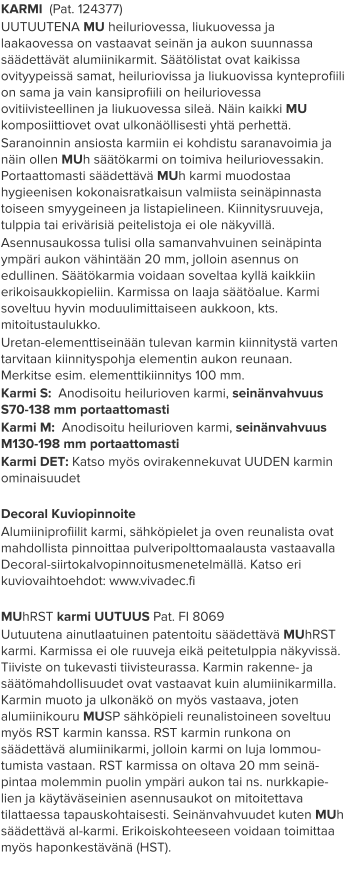

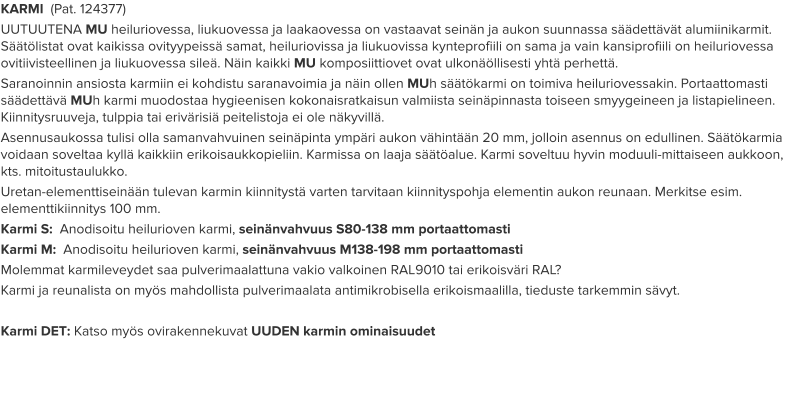

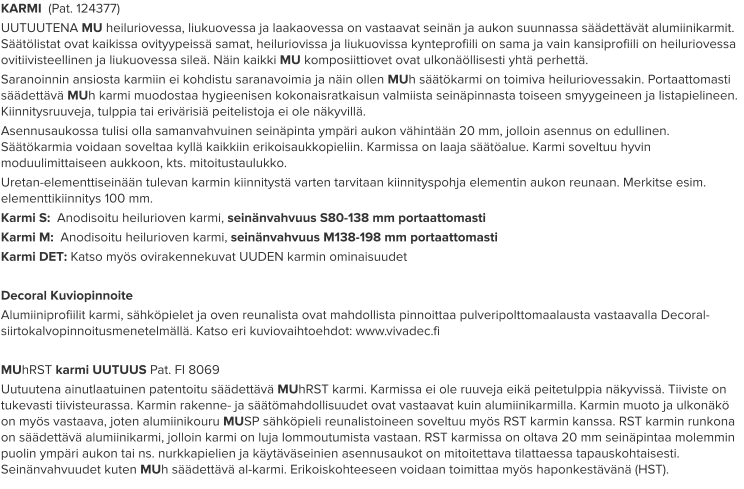

KARMI (Pat. 124377) UUTUUTENA MU heiluriovessa, liukuovessa ja laakaovessa on vastaavat seinän ja aukon suunnassa säädettävät alumiinikarmit. Säätölistat ovat kaikissa ovityypeissä samat, heiluriovissa ja liukuovissa kynteprofiili on sama ja vain kansiprofiili on heiluriovessa ovitiivisteellinen ja liukuovessa sileä. Näin kaikki MU komposiittiovet ovat ulkonäöllisesti yhtä perhettä. Saranoinnin ansiosta karmiin ei kohdistu saranavoimia ja näin ollen MUh säätökarmi on toimiva heiluriovessakin. Portaattomasti säädettävä MUh karmi muodostaa hygieenisen kokonaisratkaisun valmiista seinäpinnasta toiseen smyygeineen ja listapielineen. Kiinnitysruuveja, tulppia tai erivärisiä peitelistoja ei ole näkyvillä. Asennusaukossa tulisi olla samanvahvuinen seinäpinta ympäri aukon vähintään 20 mm, jolloin asennus on edullinen. Säätökarmia voidaan soveltaa kyllä kaikkiin erikoisaukkopieliin. Karmissa on laaja säätöalue. Karmi soveltuu hyvin moduuli-mittaiseen aukkoon, kts. mitoitustaulukko. Uretan-elementtiseinään tulevan karmin kiinnitystä varten tarvitaan kiinnityspohja elementin aukon reunaan. Merkitse esim. elementtikiinnitys 100 mm. Karmi S: Anodisoitu heilurioven karmi, seinänvahvuus S80-138 mm portaattomasti Karmi M: Anodisoitu heilurioven karmi, seinänvahvuus M138-198 mm portaattomasti Molemmat karmileveydet saa pulverimaalattuna vakio valkoinen RAL9010 tai erikoisväri RAL? Karmi ja reunalista on myös mahdollista pulverimaalata antimikrobisella erikoismaalilla, tieduste tarkemmin sävyt. Karmi DET: Katso myös ovirakennekuvat UUDEN karmin ominaisuudet

KYNNYS MUhk heiluriovessa ei yleensä käytetä laahusta. Vakio ovirako on 16 mm (kts. Vaihtoehtoiset varusteet sivun alareunasta).

KULUTUSSUOJA HPL Korkeapainelaminaatti ei tarvitse välttämättä kulutuslevyä henkilöliikenteessä. Esimerkiksi keittiön heiluriovessa voidaan vaunuliikenteen ajaksi ovi lukita aukiasentoon, kts. varusteet “aukilukitus” HPL kulutussuoja HPL eikä GRP levy tarvitse erillistä työntölevyä, joka lisää vain epähygieenisyyttä. HPL kestää hyvin raapivaa kulutusta, mutta iskuja vastaan voidaan yhtäläisen oven pintalevyn alla käyttää 1000 mm korkeaa vahviketta. Kulutuslevyosa voi myös olla samaa HPL korkeapainelaminaattia, mutta eri värinen esim. harmaa. Mikäli levyyn tulee kulumajälkiä käyttäjä mieltää levyn “potkulevyksi”. Kulutuslevynä käytetään myös 2 mm vahvuista muovilevyä, vaikka se on pehmeämpää materiaalia kuin HPL korkeapainelaminaatti. MU kulutuslevy kiinnitetään aina oven alareunaan hygieenisesti ovilevyn pinnan rasolle, muoto, materiaali, koko ja alla olevat värit ovat arkkitehdin määriteltävissä. Kulutussuojan alla käytetään aina vahvikelevyä. Kulutuslevyjen tulee olla aina symmetrisesti oven molemmilla puolilla. Ovilevyn alaosassa F7927 MAT harmaa Folkestone (˜RAL 7035, tai muu Formica-väri) HPL levy esim. 1 m korkea. PP kulutussuoja Harjattu harmaa RAL 7035 muovilevy esim. 1 m korkea. Kulutussuoja RST Harjattu 1 mm RST levy esim. 1 m korkea, alla vahvikelevy. Jotta RST pinta olisi hyvän näköinen, se pitäisi kiilottaa kankaalla aina puhdistuksen jälkeen. Harjattu pinta hieman lieventää tätä ongelmaa.

MUhk IKKUNA Heiluriovessa tulee aina olla ikkuna, josta näkee vastaantulijan vaikka vain hahmona. Esim. himmennetty lasi pesutilassa.

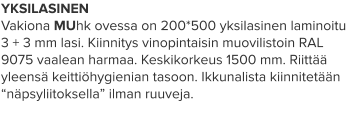

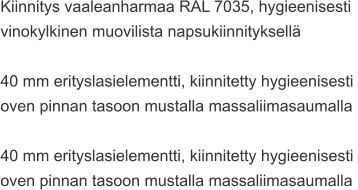

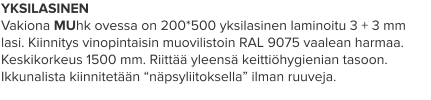

YKSILASINEN Vakiona MUhk ovessa on 200*500 yksilasinen laminoitu 3 + 3 mm lasi. Kiinnitys vinopintaisin muovilistoin RAL 9075 vaalean harmaa. Keskikorkeus 1500 mm. Riittää yleensä keittiöhygienian tasoon. Ikkunalista kiinnitetään “näpsyliitoksella” ilman ruuveja.

KANTINREUNALISTA Oven arin kohta kovassa käytössä on kantinreuna. MUhk heiluriovessa on vakiona hygieenisesti ovirakenteeseen integroitu vankka 6 mm alumiinireunalista 4*40, vaikka ovilevyn pintalevynä olisi lasikuitulaminaatti. Ympärilaminoidussa perinteisessä lasikuitulaminaattiovessa joudutaan käyttämään ovilevyn päälle liimattavaa kantin- suojalistaa, jotta päästäisiin yhtä lujaan reunarakenteeseen. Anodisoitu alumiini kestää maalattua paremmin kulutusta. Pulverimaalattu kestää vesi-, kemikaali- ja pesuaine- rasituksia paremmin (esim. uimahallissa oltava ehdottomasti pulverimaalattu, ei RST). AL reunalista voidaan pulveripolttomaalata kaikkiin RAL-värisävyihin. Yleensä kantinreuna maalataan karmin värisävyyn. RAL 9010 valkoinen soveltuu MU vakiovalkoisten ovilevyvärien kanssa. Reunalista voi olla myös Decoral kuviopinnoitettu. Katso karmivärit.

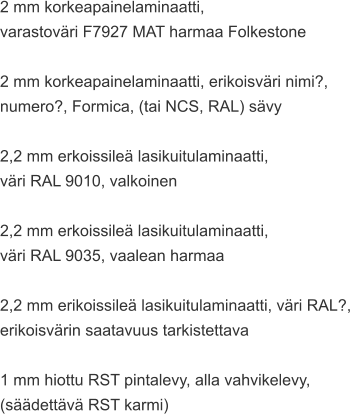

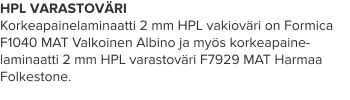

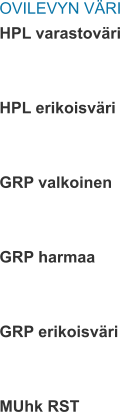

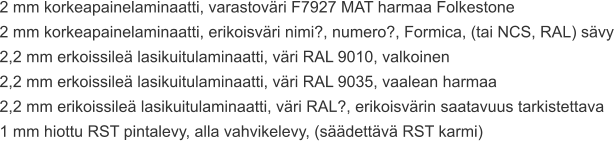

HPL VARASTOVÄRI Korkeapainelaminaatti 2 mm HPL vakioväri on Formica F1040 MAT Valkoinen Albino ja myös korkeapainelaminaatti 2 mm HPL varastoväri F7929 MAT Harmaa Folkestone.

HPL ERIKOISVÄRIT Formica värikartan mukaan. Vaihtoehtoina ovat yksiväriset tai kuviolliset puu-, kivi- ym. kuviopinnat. Katso myös törmäyssuojavaihtoehdot.

GRP OVILEVY HARMAA Ovilevyn pintalevynä 2,2 mm erikoissileä, vaaleanharmaa RAL 7035 GRP lasikuitulaminaatti. Varastosävy.

GRP ovilevy erikoisväri Ovilevyn pintalevynä 2,2 mm erikoissileä, erikoisväri RAL? GRP lasikuitulaminaatti. Värit yksivärisiä. Sävyn saanti-mahdollisuus tarkistettava.

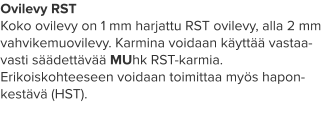

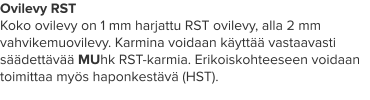

Ovilevy RST Koko ovilevy on 1 mm harjattu RST ovilevy, alla 2 mm vahvikemuovilevy. Karmina voidaan käyttää vastaavasti säädettävää MUhk RST-karmia. Erikoiskohteeseen voidaan toimittaa myös haponkestävä (HST).

MUhk lukitus Lukittavassa heiluriovessa voidaan käyttää suoratelkistä sylinterilukkoa, jossa yleensä on avainpesä molemmin puolin.

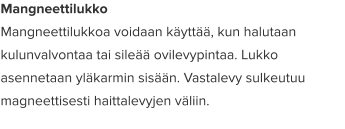

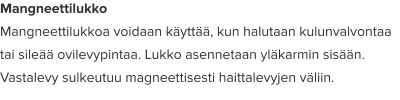

Mangneettilukko Mangneettilukkoa voidaan käyttää, kun halutaan kulunvalvontaa tai sileää ovilevypintaa. Lukko asennetaan yläkarmin sisään. Vastalevy sulkeutuu magneettisesti haittalevyjen väliin.

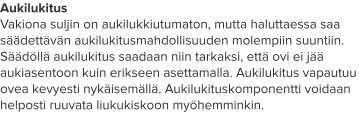

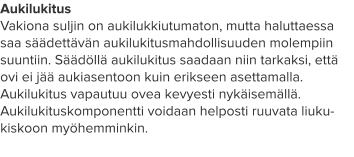

Aukilukitus Vakiona suljin on aukilukkiutumaton, mutta haluttaessa saa säädettävän aukilukitusmahdollisuuden molempiin suuntiin. Säädöllä aukilukitus saadaan niin tarkaksi, että ovi ei jää aukiasentoon kuin erikseen asettamalla. Aukilukitus vapautuu ovea kevyesti nykäisemällä. Aukilukituskomponentti voidaan helposti ruuvata liukukiskoon myöhemminkin.

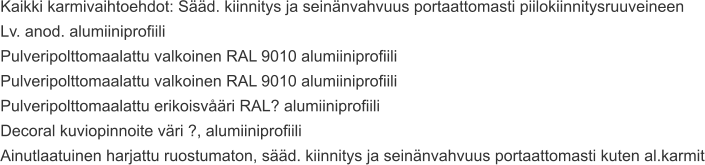

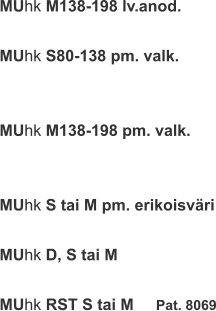

Karmi S Anodisoitu heilurioven karmi, seinänvahvuus S70-138 mm portaattomasti.

Karmi M Anodisoitu heilurioven karmi, seinänvahvuus M130-198 mm portaattomasti.

Karmi S tai M Molemmat karmileveydet saa pulverimaalattuna vakio valkoinen RAL 9010 tai erikoisväri RAL?. Karmi ja reunalista on myös mahdollista pulverimaalata antimikrobisella erikoismaalilla. Tiedustele tarkemmin sävyt.

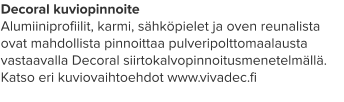

Decoral kuviopinnoite Alumiiniprofiilit, karmi, sähköpielet ja oven reunalista ovat mahdollista pinnoittaa pulveripolttomaalausta vastaavalla Decoral siirtokalvopinnoitusmenetelmällä. Katso eri kuviovaihtoehdot www.vivadec.fi

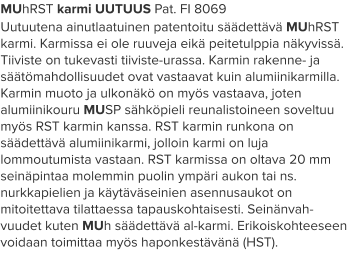

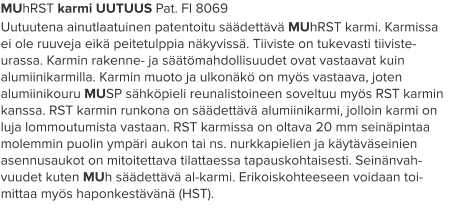

MUhRST karmi UUTUUS Pat. FI 8069 Uutuutena ainutlaatuinen patentoitu säädettävä MUhRST karmi. Karmissa ei ole ruuveja eikä peitetulppia näkyvissä. Tiiviste on tukevasti tiiviste-urassa. Karmin rakenne- ja säätömahdollisuudet ovat vastaavat kuin alumiinikarmilla. Karmin muoto ja ulkonäkö on myös vastaava, joten alumiinikouru MUSP sähköpieli reunalistoineen soveltuu myös RST karmin kanssa. RST karmin runkona on säädettävä alumiinikarmi, jolloin karmi on luja lommoutumista vastaan. RST karmissa on oltava 20 mm seinäpintaa molemmin puolin ympäri aukon tai ns. nurkkapielien ja käytäväseinien asennusaukot on mitoitettava tilattaessa tapauskohtaisesti. Seinänvah-vuudet kuten MUh säädettävä al-karmi. Erikoiskohteeseen voidaan toi-mittaa myös haponkestävänä (HST).

Laahus Kynnyksenä kaksihuulinen laahus. Lattia on oltava oven molemmin puolin suora tai käytettävä kynnyslistaa, jotta laahus tiivistäisi, mutta ei vaikeuttaisi oven kevyttä käyttöä. Tiivistystä tarvitaan yleensä lämmön-, äänen- tai ilmavirran eristykseen.

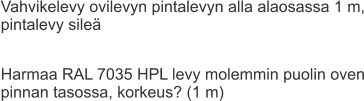

Iskunsuojavahvike Oven pintalevyn alla alaosassa 1 m muovilevyvahvike. Pintalevy on tällöin yhtenäinen. Käytetään rankassa henkilökäytössä, jossa on iskumaista kuormitusta, esim. mielenterveyssairaalat, urheilutilat, vaunuliikenne yms.

HPL kulutussuoja HPL eikä GRP levy tarvitse erillistä työntölevyä, joka lisää vain epähygieenisyyttä. HPL kestää hyvin raapivaa kulutusta, mutta iskuja vastaan voidaan yhtäläisen oven pintalevyn alla käyttää 1000 mm korkeaa vahviketta. Kulutuslevyosa voi myös olla samaa HPL korkeapainelaminaattia, mutta eri värinen esim. harmaa. Mikäli levyyn tulee kulumajälkiä käyttäjä mieltää levyn “potkulevyksi”. Kulutuslevynä käytetään myös 2 mm vahvuista muovilevyä, vaikka se on pehmeämpää materiaalia kuin HPL korkeapainelaminaatti. MU kulutuslevy kiinnitetään aina oven alareunaan hygieenisesti ovilevyn pinnan tasolle, muoto, materiaali, koko ja alla olevat värit ovat arkkitehdin määriteltävissä. Kulutussuojan alla käytetään aina vahvikelevyä. Kulutuslevyjen tulee olla aina symmetrisesti oven molemmilla puolilla.

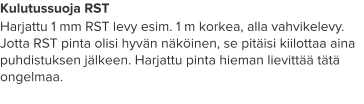

Kulutussuoja RST Harjattu 1 mm RST levy esim. 1 m korkea, alla vahvikelevy. Jotta RST pinta olisi hyvän näköinen, se pitäisi kiilottaa aina puhdistuksen jälkeen. Harjattu pinta hieman lievittää tätä ongelmaa.

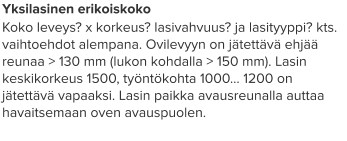

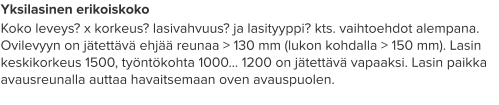

Yksilasinen erikoiskoko Koko leveys? x korkeus? lasivahvuus? ja lasityyppi? kts. vaihtoehdot alempana. Ovilevyyn on jätettävä ehjää reunaa > 130 mm (lukon kohdalla > 150 mm). Lasin keskikorkeus 1500, työntökohta 1000… 1200 on jätettävä vapaaksi. Lasin paikka avausreunalla auttaa havaitsemaan oven avauspuolen.

Eristyslasi Koko leveys? x korkeus? lasivahvuus? ja lasityyppi? kts. vaihtoehdot alempana. Ovilevyyn on jätettävä ehjää reunaa > 130 mm (lukon kohdalla > 150 mm). Lasin keskikorkeus 1500, työntökohta 1000… 1200 on jätettävä vapaaksi. Lasin paikka avausreunalla auttaa havaitsemaan oven avauspuolen. Pintalasi voidaan valita eri vaihtoehdoista alempana.

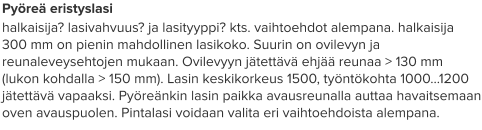

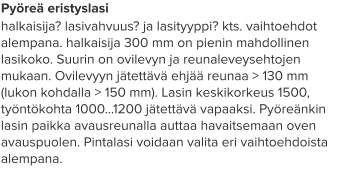

Pyöreä eristyslasi halkaisija? lasivahvuus? ja lasityyppi? kts. vaihtoehdot alempana. halkaisija 300 mm on pienin mahdollinen lasikoko. Suurin on ovilevyn ja reunaleveysehtojen mukaan. Ovilevyyn jätettävä ehjää reunaa > 130 mm (lukon kohdalla > 150 mm). Lasin keskikorkeus 1500, työntökohta 1000…1200 jätettävä vapaaksi. Pyöreänkin lasin paikka avausreunalla auttaa havaitsemaan oven avauspuolen. Pintalasi voidaan valita eri vaihtoehdoista alempana.

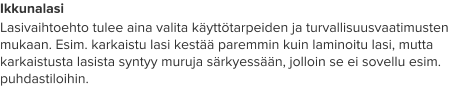

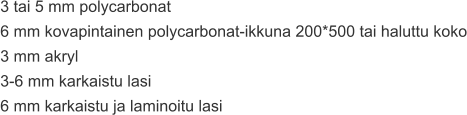

Ikkunalasi Lasivaihtoehto tulee aina valita käyttötarpeiden ja turvallisuusvaatimusten mukaan. Esim. karkaistu lasi kestää paremmin kuin laminoitu lasi, mutta karkaistusta lasista syntyy muruja särkyessään, jolloin se ei sovellu esim. puhdastiloihin.

Särkymätön PC Polycarbonat on käytännössä särkymätön. Tavallinen laatu naarmuuntuu kyllä helpommin kuin akryl. PC saa myös kovapintaisena, jolloin pinnan kestävyys on parempi kuin akryl.

Iskunkestävä PMMA 3 mm akryl, kansanomaisesti “pleksi” on suhteellisen hyvin iskunkestävää, verraten kovapintaista ja edullista.

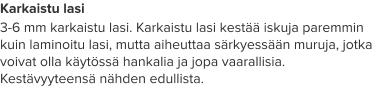

Karkaistu lasi 3-6 mm karkaistu lasi. Karkaistu lasi kestää iskuja paremmin kuin laminoitu lasi, mutta aiheuttaa särkyessään muruja, jotka voivat olla käytössä hankalia ja jopa vaarallisia. Kestävyyteensä nähden edullista.

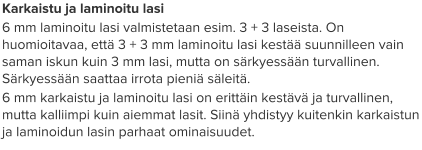

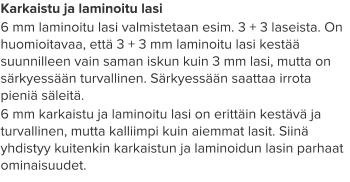

Karkaistu ja laminoitu lasi 6 mm laminoitu lasi valmistetaan esim. 3 + 3 laseista. On huomioitavaa, että 3 + 3 mm laminoitu lasi kestää suunnilleen vain saman iskun kuin 3 mm lasi, mutta on särkyessään turvallinen. Särkyessään saattaa irrota pieniä säleitä. 6 mm karkaistu ja laminoitu lasi on erittäin kestävä ja turvallinen, mutta kalliimpi kuin aiemmat lasit. Siinä yhdistyy kuitenkin karkaistun ja laminoidun lasin parhaat ominaisuudet.

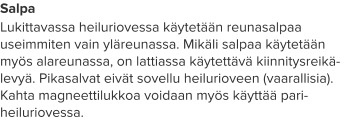

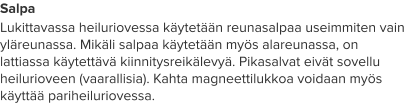

Salpa Lukittavassa heiluriovessa käytetään reunasalpaa useimmiten vain yläreunassa. Mikäli salpaa käytetään myös alareunassa, on lattiassa käytettävä kiinnitysreikälevyä. Pikasalvat eivät sovellu heilurioveen (vaarallisia). Kahta magneettilukkoa voidaan myös käyttää pariheiluriovessa.
